Come è organizzato e funziona l'allarme antincendio

Anche nei tempi antichi, le persone usavano la trasmissione di informazioni sull'inizio del verificarsi di determinati eventi a distanza sotto forma di segnali luminosi o suoni chiaramente udibili, quando i falò venivano accesi sulle colline o venivano suonate le campane.

La vita di una persona moderna è collegata al funzionamento di un gran numero di varie apparecchiature, il cui lavoro viene spesso monitorato a distanza utilizzando vari tipi di segnalazione. Tra questi, le informazioni sull'esordio di un incendio in strutture industriali critiche e all'interno di edifici a più piani con un gran numero di persone hanno un'importanza cruciale.

Scopo dell'allarme antincendio

Il suo compito principale è quello di garantire che, ai primi segni di un incendio, le informazioni vengano rapidamente trasferite al servizio di servizio, che è in grado di arrivare rapidamente sulla scena e adottare misure di emergenza per estinguere la fonte della fiamma, per impedirne la diffusione.

Ulteriori compiti dei sistemi di allarme antincendio (ATP) possono essere:

• attivazione a distanza di mezzi antincendio predisposti - vari tipi di estintori, creati in relazione alle condizioni specifiche di produzione o impianto;

• assicurare lo sblocco dei sistemi di controllo del controllo degli accessi per facilitare l'evacuazione di massa di persone da un luogo pericoloso;

• trasferimento di informazioni ad ulteriori punti di controllo della spedizione;

• altre funzioni.

Composizione di allarme antincendio

Il sistema di allarme antincendio è considerato come un sistema di controllo elettrico specifico, il cui circuito è costituito da varie parti:

• sensori speciali - annunciatori che segnalano l'inizio di un incendio;

• canali per la trasmissione di segnali relativi al funzionamento del sensore;

• pannelli di controllo, reception (PKP) e display informazioni per il personale operativo;

• sistemi di indirizzo pubblico.

Come sono organizzati e funzionano i rivelatori di incendio

È possibile valutare la comparsa dei primi segni di incendio dalla comparsa di fumo, dal rapido riscaldamento dell'ambiente o da un forte lampo di luce. Questi tre fattori sono integrati nel principio di funzionamento di vari dispositivi tecnici.

Nei settori industriale e residenziale, sono ampiamente utilizzati quattro tipi di sensori che operano su vari principi:

1. rilevazione dell'inizio della diffusione del fumo - rilevatori di fumo;

2. la comparsa di un forte riscaldamento all'interno - termico;

3. Allocazione delle onde elettromagnetiche nella gamma ottica dello spettro visibile, ultravioletto o infrarosso - fiamma;

4. esposizione simultanea al calore e al fumo, e spesso in combinazione con la comparsa di luce intensa - combinata.

I sensori di allarme antincendio possono solo monitorare lo stato di un parametro monitorato o reagire al suo cambiamento emettendo un segnale a un sistema esterno. Secondo questo principio, si applicano non solo ai dispositivi passivi, ma anche a quelli attivi. I rilevatori possono essere creati per controllare un'area locale specifica o uno spazio esteso e allungato. I progetti recenti sono chiamati lineari.

Il principio di funzionamento dei rilevatori di fumo

Il sensore viene posizionato sul soffitto nel punto in cui il fumo aumenta e inizia a concentrarsi quando inizia l'incendio.

Strutturalmente, il rilevatore di fumo è costituito da:

1. alloggiamento diviso;

2. scheda elettronica;

3. sistema ottico.

Queste parti sono assemblate singolarmente su linee di produzione automatizzate e, dopo aver superato vari test e verifiche, vengono assemblate manualmente in un singolo modulo.

Il funzionamento del sensore si basa sul fissaggio del momento del fumo nella sua sede dovuto al funzionamento del sistema ottico, che include:

• diodi emettitori di luceemettere un raggio di luce strettamente diretto;

• fotocellula, che converte il flusso luminoso incidente in un segnale elettrico.

Strutturalmente, il raggio di luce dalla sorgente è diretto leggermente lontano dalla fotocellula. In normali condizioni operative con il normale stato dell'aria nella stanza, la luce non può raggiungere la superficie della fotocellula, come mostrato nella figura n. 1.

In caso di fumo nell'alloggiamento del sensore, inizia la riflessione dei raggi luminosi in tutte le direzioni. Salgono sulla fotocellula e funziona. Questo momento è controllato da un circuito elettronico. Forma un comando di informazione, lo trasmette tramite canali di comunicazione a un dispositivo di ricezione dell'allarme antincendio.

Se il vapore acqueo o i gas che deviano il flusso luminoso penetrano nella cavità del sensore, anche la fotocellula funzionerà e il circuito logico fornirà false informazioni sul verificarsi di un incendio.

Per questo motivo, i rilevatori di fumo non sono installati in luoghi in cui sono in grado di funzionare male. Questi includono cucine, bagni, docce. L'installazione di rilevatori di fumo in luoghi in cui i fumatori si riuniscono causerà anche il loro lavoro frequente e falso.

Tale rivelatore di incendio non risponderà a un aumento della temperatura e ad un lampo di luce proveniente da una fiamma libera. Pertanto, tali moduli sono installati in quei locali in cui l'accensione è associata al fumo proveniente dall'ambiente da danni termici all'isolamento di fili elettrici, tessuti e altri materiali simili.

Sono installati in luoghi con un gran numero di apparecchiature elettriche funzionanti nella produzione industriale, magazzini per lo stoccaggio di beni materiali, sottostazioni elettriche e laboratori.

Principio di funzionamento dei rivelatori di calore

Si trovano anche sul soffitto, dove aumenta il calore generato dal fuoco aperto. Possono funzionare per fattore:

1. raggiungimento del valore di riscaldamento massimo consentito;

2. Il tasso di aumento della temperatura.

Dispositivi di soglia

I sensori di questo tipo hanno iniziato a essere creati per primi. Inizialmente, hanno funzionato a causa della perdita di una lega fusibile da un fusibile installato nel punto di contatto di due conduttori. Per questo motivo, quando l'ambiente veniva riscaldato a 60–70 gradi, il circuito elettrico si rompeva e veniva emesso un segnale sull'inizio di un incendio.

Il principio di funzionamento di uno di tali progetti di un rivelatore di calore monouso e non recuperabile del tipo IP-104 è mostrato nella figura.

All'interno della custodia ci sono contatti a molla, che sono deviati l'uno dall'altro per tensione meccanica e sono trattenuti dalla lega Wood, costituita da metalli a basso punto di fusione. Il sensore viene attivato quando viene riscaldato a 68 gradi e le molle armate forniscono una rottura della catena.

Design simili vengono costantemente migliorati. Ora sono disponibili con inserti di costume da bagno sostituibili o elementi controllati a distanza. Il circuito logico può essere eseguito su diversi principi e componenti elettronici.

Rivelatori integrati

Il sensore si basa su misurazioni della velocità di variazione della resistenza elettrica dei metalli quando vengono riscaldati.

Una tensione stabilizzata viene applicata ai terminali dell'elemento di controllo termico dalla fonte di alimentazione. Sotto la sua azione, una corrente, determinata dalla legge di Ohm, fluisce in un circuito elettrico attraverso un resistore a filo e un dispositivo di misurazione. Il suo valore dipende strettamente dalla resistenza.

Sotto l'influenza della normale temperatura ambiente, il suo valore rimane quasi invariato. A una tensione stabilizzata, anche la corrente non cambia.

Quando la temperatura di una fiamma aperta inizia ad agire sull'elemento di controllo dalla fiamma che è apparsa, la resistenza del sensore inizia ad aumentare rapidamente e, secondo la stessa legge, la corrente inizia a cambiare. La velocità della sua deviazione dal valore precedentemente stabilito è fissata da un circuito elettronico, che di solito è configurato per aumentare di 5 gradi al secondo.

Quando viene raggiunto un valore critico della velocità di riscaldamento, il circuito logico del sensore invia un segnale al modulo ricevente tramite canali di comunicazione.

In questo circuito non ci sono dispositivi che rispondono al fumo e non funzionerà su di esso.

Tali progetti funzionano in modo più efficace negli incendi causati dall'accensione di liquidi combustibili da prodotti petroliferi, combustibili al carbonio e materiali solidi pericolosi per incendi. Sono installati in luoghi di stoccaggio di contenitori con liquidi infiammabili, magazzini di materiali da costruzione e in edifici industriali simili.

Il principio di funzionamento dei rivelatori di fiamma

Una classe abbastanza ampia di questi sensori reagisce al fuoco aperto o al fuoco senza provocare fumo.

Una fotocellula sensibile rileva l'aspetto di uno degli spettri delle onde ottiche o la sua gamma completa. Allo stesso tempo, il design è piuttosto complicato e costoso. Per questo motivo, non sono utilizzati negli edifici residenziali, ma sono utilizzati nelle imprese dell'industria petrolifera e del gas.

I modelli più semplici di questo tipo sono in grado di operare dagli effetti dell'arco di saldatura, dalla luce del sole splendente, dalle lampade fluorescenti, dalle interferenze elettromagnetiche dello spettro ottico. È possibile utilizzare vari filtri per eliminare operazioni errate.

Principio di funzionamento dei rivelatori combinati

Tutti i progetti di rivelatori di incendio che funzionano su qualsiasi segno di incendio possono funzionare in modo errato. Per espandere il limite di affidabilità delle informazioni trasmesse, vengono creati dispositivi che combinano immediatamente le capacità dei modelli di fumo e termici o che sono integrati con una funzione di reazione alla fiamma.

Per fare ciò, includono immediatamente un sensore a infrarossi, termico e ottico. Nella maggior parte dei casi possono essere configurati per operare su ciascun parametro di input separatamente o solo quando compaiono contemporaneamente.

Per locali industriali critici, esistono rilevatori combinati a quattro canali che tengono conto anche dell'aspetto del monossido di carbonio.

Il principio di funzionamento dei rivelatori di incendio manuali

I disegni più semplici da un normale pulsante con un ritorno automatico a molla vengono utilizzati per avvisare manualmente i lavoratori operativi dell'inizio di un incendio. Per questo, il personale che nota l'insorgenza di segni di incendio, basta aprire il coperchio protettivo e premere il pulsante.

Con questa azione, i contatti del circuito vengono chiusi e viene attivato l'allarme "Allarme incendio". Quando il pulsante viene rilasciato, il segnale non viene interrotto: la sua catena di alimentazione viene automaticamente impostata su autobloccante. Si avvertirà la gente del pericolo di incendio fino a quando l'impiegato responsabile non lo sblocca con una chiave speciale.

Tali sensori portatili sono montati in tutte le stanze in cui si riuniscono masse di persone (negozi, ospedali, cinema, impianti industriali) ad un'altezza di un metro e mezzo e ad una distanza massima di 50 m tra di loro.

Brevi conclusioni sulla scelta dei rivelatori di incendio

Il design e il principio di funzionamento del sensore dovrebbero essere il più appropriati possibile per garantire la sicurezza antincendio della sala controllata.

In grandi edifici industriali con attrezzature diverse, non è sempre consigliabile utilizzare la stessa marca di rivelatori e il loro numero, anche con limitate capacità finanziarie, dovrebbe coprire tutte le zone a rischio di incendio in conformità con i requisiti dei documenti normativi.

Canali di allarme del rivelatore

Dopo che i tipi e il numero di rilevatori di incendio sono stati determinati per l'installazione interna, vengono collegati da cavi ai cavi, che vengono raccolti sul pannello di controllo nel servizio di sicurezza operativa.

Per i loop, scegliere i fili con conduttori in rame e posarli con la possibilità di fornire il controllo delle condizioni tecniche.A loro SNIP e GOST impongono requisiti sui metodi di posa separata con altre linee di cavi e per fornire protezione contro i danni meccanici.

Dispositivi per la ricezione e il monitoraggio dei segnali

I pannelli di controllo sono creati da produttori di vari gradi di complessità per uso professionale, semi-professionale o domestico.

Dispositivi professionali progettato per affrontare non solo i problemi di sicurezza antincendio, ma anche la protezione delle strutture. Sono:

• monitorare lo stato dei circuiti multipath e sono in grado di elaborare simultaneamente segnali analogici e digitali;

• consentire la cascata in blocchi per creare una complessa gerarchia di schemi di controllo;

• sono collegati al computer del servizio antincendio e di sicurezza;

• registrare in tempo e trasmettere tutte le informazioni che si verificano sull'oggetto controllato;

• utilizzato solo in impianti industriali critici.

Dispositivi semi-professionali lavorare con segnali digitali. Sono realizzati in un unico caso, combinando:

• alimentazione da una rete elettrica fissa;

• fonte di alimentazione di backup: una potente batteria in grado di fornire un funzionamento autonomo del sistema da diverse ore al giorno;

• centralina elettronica;

• processore.

Nei siti critici, il processore è protetto dall'accesso non autorizzato posizionandolo in luoghi difficili da raggiungere con una protezione completa, che impedisce i tentativi di hacking con uno scanner remoto speciale e una codifica complessa delle informazioni elaborate e trasmesse.

Tali modelli sono in grado di elaborare segnali da duecentocinquanta sensori. Possono già essere utilizzati nel settore residenziale.

Pannelli di controllo domestici multipath

Sono creati per il lavoro in una casa privata con vari annessi.

In grado di elaborare segnali da contatti elettrici di interruttori reed o circuiti elettronici, nonché informazioni ricevute tramite canali wireless da due a otto fonti diverse.

I pannelli di controllo dell'appartamento più semplici

Sono rappresentati dai modelli più semplici che funzionano in modalità a canale singolo, il che è abbastanza per il proprietario dell'appartamento. Anche un dispositivo del genere è in grado di trasmettere informazioni sul funzionamento dei sensori al telefono cellulare dell'host sotto forma di SMS.

I pannelli di controllo progettati per scopi domestici sono accompagnati da una documentazione tecnica dettagliata del produttore con istruzioni e schemi elettrici. Per loro, viene introdotta la norma europea EN54.

Sistemi di allarme antincendio

Negli edifici affollati, un avviso di comando "Allarme" utilizza un sistema di allarme luminoso e acustico per il personale e i visitatori. Allo stesso tempo, le informazioni vengono trasferite alla direzione dell'impresa e ai servizi di emergenza per l'adozione di misure di emergenza.

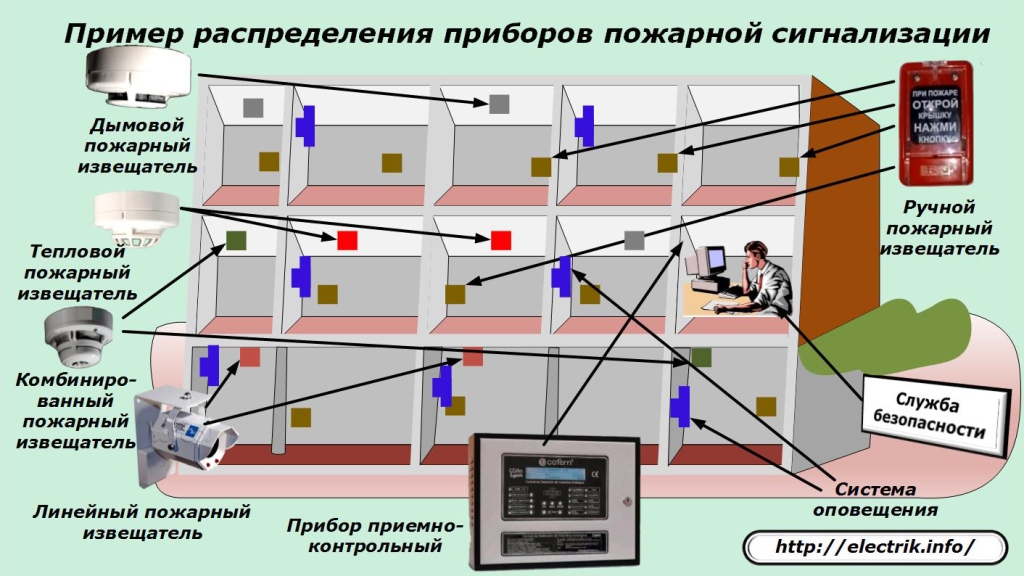

Un esempio della distribuzione di vari dispositivi di allarme antincendio e dell'organizzazione di un sistema di allarme è mostrato nella figura.

Come tutti i dispositivi tecnici, gli allarmi antincendio richiedono controlli periodici e controlli sanitari, una serie di misure, impostazioni e regolazioni di manutenzione. In questo caso, è necessario osservare le regole per il loro funzionamento.

Vorrei esprimere la mia fiducia che le informazioni iniziali presentate sul dispositivo di un moderno sistema di allarme antincendio daranno al lettore un'idea: in pratica, creare per te un sistema ottimale che esclude il fuoco in caso di incendio accidentale o incendio intenzionale.
