Progettazione, configurazione e utilizzo del timer multifunzione TE 15
Nella vita di tutti i giorni, usiamo molti meccanismi elettrici, la cui regolarità d'uso suggerisce l'automazione del processo. Ad esempio, il controllo dell'illuminazione esterna o di una pompa da pozzo. Questa idea non è nuova e ci sono molti dispositivi con questo scopo, che hanno ricevuto un nome comune - un time relay.
Il timer programmabile settimanale elettronico TE 15 (Fig. 1) è un dispositivo in grado di controllare molti dispositivi domestici. È un vivido esempio dei vantaggi della tecnologia moderna. Per verificarlo, ricorda solo quali dispositivi dovevano usare prima.
Figura 1. Timer digitale: massima funzionalità, niente di più
Un po 'di storia
In precedenza, un timer meccanico era popolare. Integrato alla presa, potrebbe accendere gli elettrodomestici per un certo tempo (vedi. Fig. 2). In realtà, era un timer per il conto alla rovescia; di conseguenza, il suo scopo era limitato.
Figura 2. Una delle opere dell'industria cinese - "Timer da cucina"
In realtà, si tratta di una presa normale con un timer, il picco di popolarità di tali dispositivi è arrivato a metà degli anni '80 del secolo scorso.
Col passare del tempo, gradualmente, i dispositivi meccanici sono stati sostituiti da dispositivi elettromeccanici e, a loro volta, sono stati sostituiti da dispositivi elettronici, come un cronometro elettronico.
La funzionalità di questi dispositivi si è notevolmente ampliata. Ora è il turno dei dispositivi digitali, un altro anno o due e concetto di casa intelligente farà le proprie regolazioni.
Torniamo all'argomento dell'articolo.
Caratteristiche del design
Come qualsiasi dispositivo di questo tipo, TE 15 è costituito dai seguenti elementi strutturali:
-
alimentatore switching di piccole dimensioni;
-
microprocessore e reggette elettroniche;
-
display LCD informativo;
-
unità di controllo dell'interfaccia (pulsanti per la programmazione);
-
relè che collega o disconnette il carico;
-
batteria (è necessario salvare le impostazioni se l'alimentazione è spenta).
La presenza di un microprocessore programmabile consente di impostare otto diversi cicli di programmi che controlleranno il carico. Questo viene fatto usando i pulsanti installati sul pannello frontale (Fig. 3).
La visualizzazione delle informazioni può funzionare in due modalità: visualizzare l'ora corrente ed essere utilizzata durante l'impostazione delle modalità operative.
Figura 3. Pulsanti dell'unità di controllo
registrazione
Istruzioni dettagliate per la programmazione, un manuale e uno schema elettrico sono inclusi con il dispositivo. Pertanto, considereremo brevemente questa parte per ricordare i dettagli.
Breve guida alla programmazione
Algoritmo di azioni:
1. Alimentare il timer.
2. Premere il pulsante "Ripristina" (contrassegnato da un ovale rosso nella Figura 4).
Figura 4. Pulsante di ripristino
3. Attendere il termine della procedura di rilevamento dello stato (dura circa otto secondi) e sull'indicatore viene attivato un rapporto inverso.
4. Impostare i dati e la data dell'ora corrente. Per impostazione predefinita, l'ora è impostata nella modalità 24 ore, per passare a una visualizzazione di 12 ore, premere il pulsante sopra il quale è mostrato il quadrante simbolico (indicato nella Figura 5) e tenerlo in questo stato per almeno cinque secondi. Dopo questo periodo, il display mostrerà la scelta tra “AM” e “PM” (prima di mezzogiorno o dopo). Per tornare alla modalità 24 ore, premere di nuovo questo pulsante.
Figura 5. Il pulsante di selezione della modalità temporale è contrassegnato in rosso
5. Dopo aver selezionato la modalità di visualizzazione, è necessario impostare i parametri dell'ora corrente. Per fare ciò, tenere premuto il pulsante con il quadrante (vedere la Fig. 5) e premere “D +” (la Fig. 6 è contrassegnata in rosso). Pertanto, viene selezionato il giorno della settimana.Le designazioni "MO", "TU", "WE", "TH", "FR", "SA", "SU" sono le abbreviazioni inglesi dei giorni della settimana per le prime due lettere, corrispondono a lunedì, martedì, mercoledì, Giovedì, venerdì, sabato e domenica.
L'ora viene impostata utilizzando i pulsanti “H +” e “M +” (indicati in verde e blu nella Figura 6), con i quali vengono impostate le ore e i minuti.
Figura 6. Pulsanti per l'impostazione del giorno della settimana e dell'ora
Figura 7. Pulsante di controllo del ciclo
Dopo aver impostato la data e indicato l'ora, è possibile iniziare la programmazione. Questo viene fatto come segue:
-
per impostare il primo ciclo di funzionamento, premere il pulsante indicato in Figura 7;
-
successivamente, seleziona il giorno della settimana usando il pulsante “D +” (mostrato in rosso nella Figura 6);
-
quindi impostare il tempo esatto di risposta utilizzando i pulsanti "H +" e "M +";
-
premere il tasto di controllo mostrato in Figura 7 per completare la programmazione di questo ciclo di accensione.
La gestione dei cicli rimanenti avviene allo stesso modo. Se è necessario disabilitare una qualsiasi delle modalità operative stabilite, è sufficiente premere il pulsante di controllo (Fig. 7), selezionare un ciclo e attivare il tasto "Modalità".
Questo apparecchio può accendere o spegnere l'apparecchiatura collegata. La scelta di questa opzione è effettuata dal pulsante “Mode”. In questo caso, lo stato dei contatti verrà visualizzato sull'indicatore: “Auto Off” “Auto On”, che corrisponde ai contatti relè aperti o chiusi.
Specifiche e schema elettrico
Il dispositivo è progettato per essere alimentato da una rete elettrica domestica, la cui gamma di tensione consentita è compresa tra 180 V e 264 V, con una frequenza standard di 50 Hz. Il processore integrato consente di impostare fino a otto cicli di accensione / spegnimento, con un intervallo di tempo minimo di almeno un minuto. La presenza di una batteria di backup consente di salvare le impostazioni correnti anche quando il dispositivo è disconnesso dalla rete.
Il relè interno del dispositivo può commutare il carico con un'intensità di corrente fino a 16A. L'alloggiamento ha un grado di protezione IP20.
L'errore del timer consentito non è superiore a due secondi al giorno, il che è accettabile per i dispositivi di questa classe.
La presenza di una batteria di backup consente di salvare le impostazioni anche quando il dispositivo è disconnesso dalla rete.
Per quanto riguarda la resistenza all'usura, dipende dal produttore, ad esempio TDM Electric o EKF garantiscono che i loro prodotti possano resistere a oltre un milione di cicli di accensione e spegnimento.
Il dispositivo è dotato di un montaggio su guida DIN, largo 35 mm.
Le dimensioni del timer sono 82x36x66mm e il peso è di soli 150 grammi.
Il dispositivo rimane operativo a una temperatura ambiente compresa tra -10 ° C e 40 ° C e un'umidità relativa non superiore al 98%.

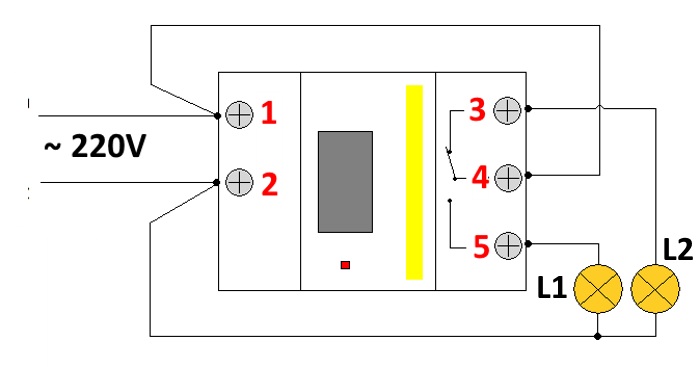

Per collegare correttamente il dispositivo, è necessario essere guidati dal circuito mostrato in Figura 8.
Figura 8. Carica connessione
Come puoi vedere, il principio di connessione è abbastanza semplice: la tensione viene applicata ai contatti “1” e “2”, il carico è collegato ai contatti “3” e / o “5”. Con il metodo di connessione indicato, la lampada L1 verrà spenta e L2 verrà acceso. Quando il dispositivo funziona, la situazione cambierà. L2 - si spegne, L1 - si illumina.
applicazione
Se usi un dispositivo del genere, condividi i commenti all'articolo per quali scopi viene utilizzato, queste informazioni potrebbero essere utili a qualcuno.
Dmitry Makarov
