Metodi moderni di controllo remoto dell'illuminazione stradale

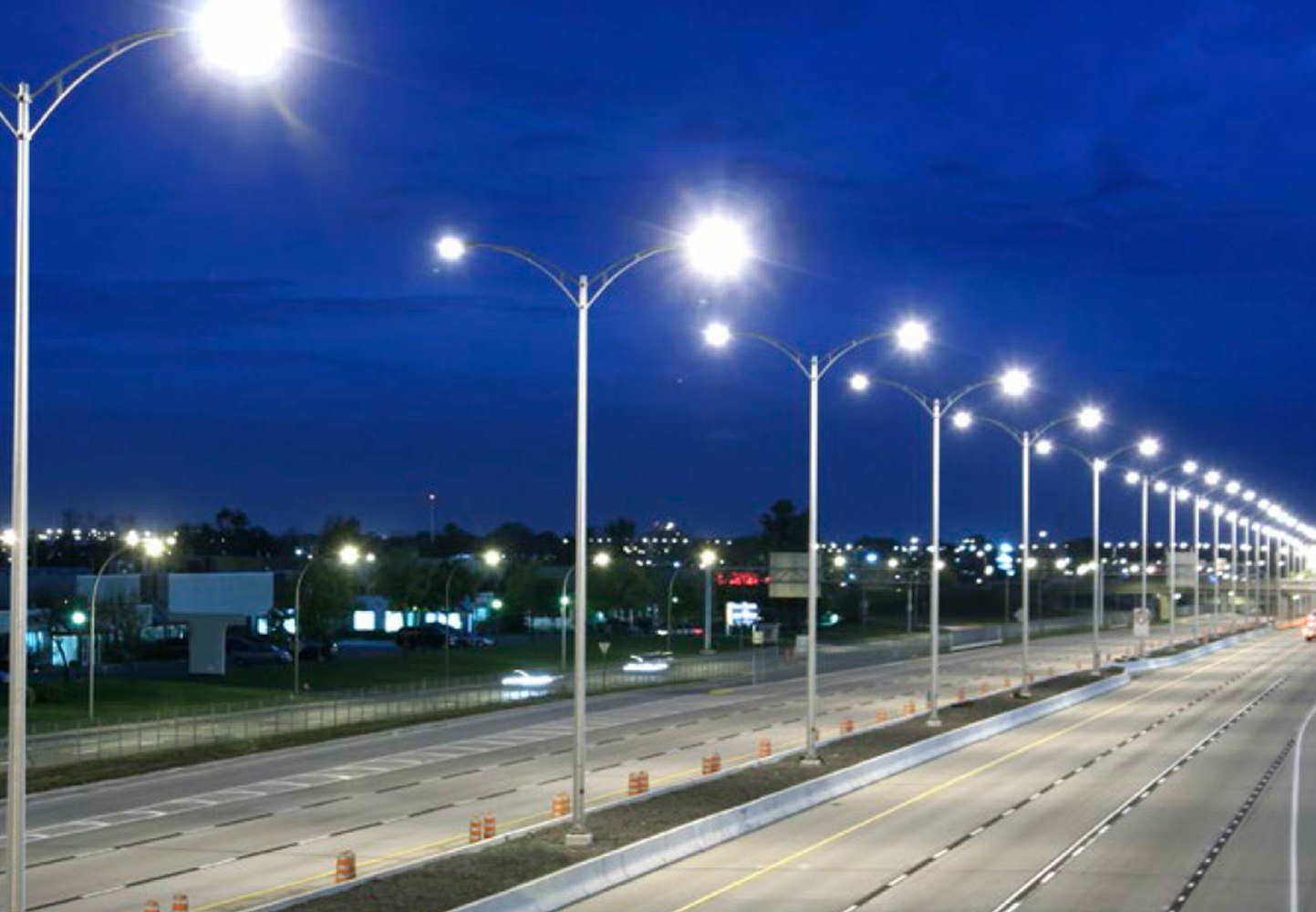

In qualsiasi villaggio per le strade ci sono dispositivi di illuminazione. Di norma, si tratta di potenti luci installate in conformità con i requisiti dell'infrastruttura. L'accensione e lo spegnimento degli apparecchi di illuminazione al momento giusto diventa possibile grazie all'utilizzo di un relè orario. Allo stesso modo, è possibile automatizzare l'illuminazione di un complotto personale ed è facile effettuare l'ottimizzazione - in alcuni punti aggiungere sensori di movimento o di presenza - questo ridurrà significativamente il consumo di energia.

Controllo dell'illuminazione stradale. Modi moderni.

Quadro elettrico

Il cuore del sistema di automazione dell'illuminazione è l'armadio elettrico. Qui vengono istituiti circuiti che sono responsabili del monitoraggio dei carichi, della distribuzione dell'energia, della protezione dei relè degli apparecchi da sovratensioni e cortocircuiti. Questo è un tipo di pannello di controllo automatizzato.

Le apparecchiature del quadro elettrico devono essere sottoposte a manutenzione e aggiornate di volta in volta in modo che il funzionamento di cavi e circuiti sia sicuro e affidabile. Al momento della manutenzione ordinaria, l'armadio è diseccitato e le parti che sono state aggiornate per essere sostituite.

Il compito dell'armadio elettrico è principalmente quello di controllare il funzionamento del relè corretto in base alla situazione attuale (a seconda dell'ora del giorno, delle condizioni di illuminazione, dello stato del sensore di presenza). Inoltre, l'armadio elettrico consente a una persona che utilizza il telecomando di regolare rapidamente l'intensità del bagliore delle luci durante il loro funzionamento, dopo che il relè fotografico ha già funzionato.

Fondamentalmente puoi connettere qualsiasi cosa al cabinet. A partire da lampioni su pali per essere attivato da relè fotografico o dal telecomando, continuando con i LED lungo i percorsi personali che si illuminano al crepuscolo, terminando con ghirlande sulla facciata della casa e una lampada sopra l'ingresso principale della casa. Non ci sono praticamente restrizioni, una condizione sufficiente è che un particolare dispositivo di illuminazione sulla strada cada nel campo di azione dell'armadio e del telecomando.

Schemi di potenza e controllo

Utilizzato tradizionalmente nei circuiti di alimentazione della lampada in combinazione con relè: reattori magnetici o ad induzione. Meno comunemente, i reattori elettronici (poiché distorcono il segnale radio, danno una risposta instabile). Molto spesso, i timer vengono utilizzati per controllare il calendario e l'ora del giorno (tenendo conto delle festività e dei fine settimana). In un modo o nell'altro, si possono distinguere tre tipi di dispositivi automatici di controllo dell'illuminazione stradale: un relè fotografico per il controllo del livello di illuminazione, sistema timer e un sistema basato sull'astrotimero.

L'accensione e lo spegnimento dei dispositivi di illuminazione in base al livello di luce corrente è il principio di funzionamento dei dispositivi basato solo su un relè fotografico.

In teoria, questo approccio ti consente di controllare idealmente l'illuminazione della strada in base alle condizioni meteorologiche e all'ora del giorno: con tempo nuvoloso, la luce si accenderà prima che in una giornata limpida. Ma in realtà molti fattori esterni influenzano un tale sistema, ad esempio sporcizia che entra nel sensore o modifica la temperatura del circuito: ecco come si presentano gli errori nel normale funzionamento del relè, come una persona voleva.

L'attivazione in un momento specifico è il principio dei dispositivi esclusivamente su un timer. Non importa quale sia il tempo, che piova o nevichi - al mattino la luce dell'illuminazione notturna verrà spenta, e la sera verrà accesa - in conformità con i parametri del timer personalizzato impostato dall'utente.Ma che dire del fatto che la luce del giorno rimane in estate e diminuisce in inverno? Questo è lo svantaggio dei circuiti semplicemente sul timer, sarà necessario effettuare le regolazioni di volta in volta.

Sistema più flessibile - astrotaymer. Questo tipo di controller è un timer, abbinato a un programma per tracciare il movimento teorico del sole attraverso l'orizzonte. Viene caricato il database relativo alla dinamica della posizione del Sole sul terreno con le tue coordinate il controllere più perfetto è il programma, più accurato sarà il funzionamento del sistema di automazione. L'utente dovrà cambiare l'alimentazione del sistema una volta ogni 3 anni e portare l'orologio al controller.

Esempi di controllo dell'illuminazione stradale ed esterna:

Utilizzo di un relè fotografico per l'illuminazione

Utilizzando un faretto con sensore di movimento e di luce

Illuminazione automatica della trama

Se è necessario automatizzare l'illuminazione di una trama personale, quindi, con alcune possibilità finanziarie, è possibile posare un cavo separato per ciascuno dei dispositivi di illuminazione con il proprio relè fotografico. I quadri elettrici sono installati all'interno della casa e vicino al cancello. Lo schermo funzionerà in modo tale che il consumo di ciascun blocco sia proporzionale al numero di canali via cavo.

Al fine di ottimizzare il sistema, hanno messo uno dei quadri elettrici vicino al cancello e hanno collegato i dispositivi con un relè fotografico e rilevatore di presenzain modo che il suo controller controlli, per esempio, solo l'illuminazione lungo il percorso del giardino. Il secondo armadio (per telecomando) è installato all'interno della casa. Lo schema è più semplice: i canali delle lampade arrivano all'unità di controllo e il controllo viene eseguito dal telecomando.

I blocchi con molte funzioni opzionali sono popolari, ad esempio, il controllo remoto del relè foto o quando vengono emessi comandi dallo scudo, come "diseccitare il perimetro". Un armadio standard può avere solo 6 canali, di cui non tutti possono essere utilizzati, ma quanto è necessario, ad esempio 2 o 5.

Nel processo di installazione del sistema, prima i cavi vengono tirati dai dispositivi di illuminazione all'armadio elettrico. Inoltre, il sistema può essere migliorato. Il primo passo di miglioramento è dotare ogni torcia di un controller alimentato a batteria per il controllo remoto via radio da un telecomando. Un'altra opzione per il controllo remoto è l'installazione di sensori per la ricezione di onde radio dal telecomando.

Una delle soluzioni più popolari sono le luci da giardino a pannelli solari. Non sono necessari cavi o quadri elettrici, è sufficiente inserire sensori per il telecomando. Le aree di illuminazione possono variare nelle frequenze di controllo, ma insieme saranno in grado di coprire l'intera area.

Modi per controllare a distanza l'illuminazione stradale

Il controllo remoto dell'illuminazione del sito è spesso associato all'installazione obbligatoria di un quadro di distribuzione. La trasmissione del segnale del controller può essere organizzata in vari modi, non solo in modo digitale automatizzato, ma anche:

• Segnale RF su un cavo verso un dispositivo separato con un singolo relè;

• controllando da uno smartphone via GSM, in particolare su una vasta area;

• finalmente un segnale radio.

In ogni caso, lo schema in senso gerarchico è costruito sulla base del seguente algoritmo: pannelli di controllo per un gruppo di lampade o relè, quindi un quadro elettrico per un determinato territorio e infine il pannello principale per il controllo della rete di illuminazione intelligente del distretto.
