Taglieri senza saldatura: cosa sono e come sono disposti

Con sviluppo moderno tecnologia di stiratura laser realizzare un circuito stampato a casa è così semplice che è persino divertente parlarne. È sufficiente stampare un'immagine con i conduttori su una stampante laser, quindi lisciarla con un ferro da stiro per preparare la scheda futura. Resta solo da immergere la carta con acqua e decapare il cartone nella soluzione di attacco.

La tecnologia è così buona e, si potrebbe dire, pigra che anche con la produzione di una sola istanza, viene realizzato un circuito stampato. Sebbene i circuiti stampati non presentino vantaggi rispetto al montaggio su superficie, se non sono necessarie più copie dello stesso dispositivo.

Ma, prima di assemblare un circuito stampato, il circuito è spesso assemblato su un layout. Nel caso più semplice, le sbarre di alimentazione fatte di filo stagnato con un diametro di almeno 1 mm sono fissate ai bordi su un pezzo di PCB, compensato o cartone spesso, in modo che la resistenza meccanica dell'installazione sia sufficiente. Tutto ciò che dovrebbe connettersi a loro viene saldato ai bus di potenza e il resto delle connessioni viene effettuato attraverso i risultati delle parti.

Montare un tale schema di layout è un'intera arte. Alcuni esperti sono riusciti a assemblare circuiti di venti o più microcircuiti in un pacchetto DIP-14 su una scheda simile.In questo caso, i pin sono saldati ai bus di alimentazione o, come si dice ora in modo straniero, pin (dal pin inglese) 7 e 14, e tutti le restanti connessioni sono realizzate montando un filo isolato di diametro adeguato. Oltre ai bus di potenza, è possibile installare ulteriori cuscinetti di contatto sotto forma di pezzi di filo inseriti nei fori sulla scheda.

Ma i metodi di tale prototipazione hanno talvolta portato a risultati disastrosi. A seguito di numerosi scambi, le conclusioni delle parti sono semplicemente bruciate e cadute. Per un ulteriore utilizzo, tali parti erano semplicemente inadatte. Situazioni simili possono essere evitate dai moderni taglieri senza saldatura. Che cos'è e con cosa si mangia? Proviamo a capirlo.

Tagliere senza saldatura - Questa è una cosa indispensabile per esperimenti con apparecchiature elettroniche. In inglese, si chiama breadboard, che si traduce in breadboard per facilità di sperimentazione, un layout di un circuito elettronico (dizionario "Multitran"). Una di queste schede è mostrata nella Figura 1.

Figura 1. Tagliere base senza saldatura.

Quando si sviluppano circuiti elettronici, spesso è necessario seguire il percorso di tentativi ed errori. Anche se il circuito non è solo un suo progetto, ma semplicemente una ripetizione del progetto di qualcun altro, a volte è richiesta la selezione delle modalità transistor e microcircuito. Il circuito assemblato richiede frequenti sostituzioni di parti che, vedete, con ripetute saldature possono portare a conseguenze se non tragiche, quindi, in ogni caso, difficili da riparare.

Tagliere fatte in casa. Puoi risparmiarli?

Alcuni appassionati offrono ancora di realizzare taglieri senza saldatura in modo improvvisato. Descrizioni simili sono disponibili su Internet. I materiali per tali tavole autoprodotte sono textolite, stagno di lattine e rivetti.

E tutto ciò viene fatto manualmente o, come spesso si dice, sul ginocchio: la latta viene tagliata a strisce, piegata in un certo modo. Quindi, di nuovo, manualmente, viene contrassegnata una piastra di textolite, i fori vengono praticati al suo interno. Quindi rivetto contatti fatti in casa. (Sulle breadboard di marca, i contatti sono fatti di metalli per molle, come sarà discusso di seguito.) L'affidabilità e la durata di un tale design non saranno le più alte.

Ancora una volta, come in alcuni altri casi, il tempo del proprio lavoro non viene preso in considerazione.E allo stesso tempo, se passi almeno nei negozi online, puoi assicurarti che il costo delle breadboard non sia troppo grande. Ad esempio, il costo della scheda mostrato in Figura 1 è di circa 10 dollari, o circa 300 con un po 'di rubli.

Naturalmente, ci sono schede di grandi dimensioni e naturalmente i loro aumenti di costo. Quando acquisti breadboard su e-bay o aliexpress, il prezzo potrebbe essere ancora più basso.

Cosa sono le breadboard e come sono disposte

La breadboard senza saldatura è una base di plastica, sul lato superiore della quale sono presenti fori quadrati con un passo di 2,54 mm o 0,1 pollici. È questo passaggio che hanno le conclusioni dei microcircuiti importati. Questo valore nei paesi di lingua inglese ha il suo nome: linea di linea, in questo caso, una misura di lunghezza.

I microcircuiti domestici hanno un passo dei pin di esattamente 2,5 mm, perché abbiamo un sistema metrico. Se il caso del microcircuito non è molto lungo, questa discrepanza non è praticamente evidente. È facile calcolare che una differenza di 0,4 mm viene digitata in dieci conclusioni e se il microcircuito ha 40 gambe (venti su ciascun lato), si ottiene una discrepanza di già 0,8 mm, le conclusioni devono essere leggermente allontanate. È vero, i microcircuiti domestici in casi così grandi non sono attualmente utilizzati affatto.

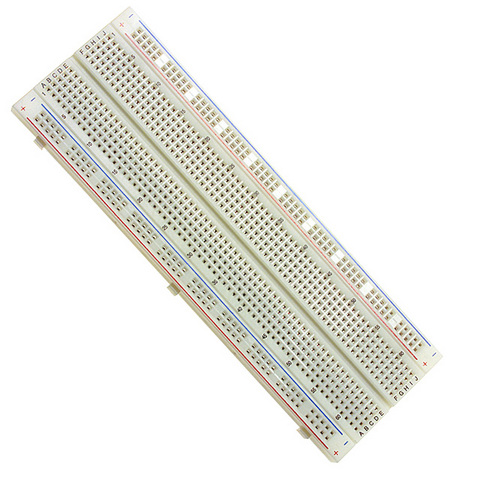

La Figura 2 mostra un'altra versione della breadboard. Non differisce molto dalla scheda mostrata nella Figura 1, ad eccezione della numerazione dei fori in lettere e numeri. Questo è abbastanza conveniente: se su uno schema circuitale vicino alle razioni posi con una matita le loro posizioni sulla breadboard, in futuro sarà molto più facile capire da dove viene. (A volte succede che il circuito assemblato per metà giace per lungo tempo e ciò che è stato fatto prima è semplicemente dimenticato.)

Figura 2. Tagliere senza saldatura

Sui lati lunghi della tavola sono presenti dei buchi, raggruppati in 5 pezzi e indicati da linee colorate. Questi sono bus di potenza. In alcune schede, questi cinque sono già interconnessi e in alcuni non lo sono. Per scoprire come sono collegati, basta suonali con un multimetro.

Tra i bus di alimentazione sono presenti dei fori, anch'essi raggruppati in 5 pezzi. La loro connessione all'interno della scheda è mostrata nella Figura 3.

Figura 3. La breadboard senza saldature del dispositivo

E la figura 4 mostra il design dei contatti.

Figura 4. Progettazione del contatto della breadboard senza saldatura

Ci sono chiavistelli ai lati della breadboard che ti consentono di ottenere grandi pannelli. Tale scheda è mostrata in Figura 5.

Figura 5. Grande breadboard senza saldatura

Sulla superficie inferiore della scheda è presente un nastro biadesivo sigillato con carta oleata. Se questa carta viene staccata, la scheda finita può essere attaccata all'interno di qualsiasi struttura. Questo è perfettamente accettabile se semplicemente non hai abbastanza tempo per sviluppare e saldare un vero PCB.

L'affidabilità delle schede senza saldatura marchiate è piuttosto elevata, come si può giudicare dall'etichetta del prodotto mostrata nella Figura 6.

Figura 6. Etichetta del prodotto sulla breadboard senza saldatura

Certo, tutto è scritto in inglese, ma puoi capirlo approssimativamente. La linea superiore afferma che abbiamo una breadboard senza saldatura con fori quadrati in una custodia in plastica ABS, rilasciata dalla società cinese EIC. C'è una stampa a colori sulla superficie della scheda, che significa linee elettriche e numerazione dei fori.

La scheda è progettata per funzionare a temperature fino a 84 ^suC. I contatti sono realizzati in bronzo fosforoso (ha buone proprietà elastiche) e sono rivestiti con uno strato di nichel. La durata dei contatti è di 50.000 connessioni, il che è abbastanza per diversi anni di lavoro. Il diametro delle parti e dei conduttori inseriti nei fori è compreso tra 0,4 e 0,7 mm. (Ricorda i contatti di latta fatti in casa dalle lattine).

Il numero di fori sulla scheda 400, le dimensioni della scheda 84 * 54 mm. Scheda modello EIC-801. Aumentare le dimensioni della scheda consente di collegare schede aggiuntive.

La Figura 7 mostra un circuito assemblato su una breadboard usando microchip in pacchetti DIP.

Figura 7. Schema sulla breadboard

Collegamento di cavi da vecchi televisori

I fili di collegamento sono anche venduti con schede, a volte sotto forma di kit. Il prezzo di tali fili per qualche motivo è piuttosto elevato, quindi puoi semplicemente usare pezzi di un filo di montaggio di un diametro adatto o creare questi fili da solo.

Il modo più semplice per farlo è utilizzare un cavo piatto della serie 3USTST. Ricordi, c'erano contatti a spillo che uscivano da custodie di plastica? Tali televisori sono stati a lungo gettati nella discarica, in quanto moralmente e fisicamente obsoleti. Tale loop è mostrato in Figura 8.

Figura 8. Loopback da vecchie apparecchiature radio

Il connettore mostrato nella foto deve essere smontato in un cablaggio separato, saldare gli stessi contatti alle estremità opposte e isolare con un tubo termorestringente. Tutti, probabilmente, rappresentano questo processo, quindi non è necessario descriverlo qui.

Qui, a quanto pare, e tutto ciò che si può dire sull'uso di breadboard senza saldatura. Ma c'è un lettore molto attento che esclama: "Mi scusi, perché non si dice una parola sul layout dei circuiti sui microcircuiti SMD?" e forse avrà ragione. Dopotutto, loro, con le loro numerose conclusioni sottili e non molto forti, saranno prima di tutto vittime di esperimenti con l'elettricità.

Per la prototipazione con questo tipo di componente, è necessario utilizzare schede adattatrici che trasformano i contenitori SMD in contenitori DIP. Alcune schede adattatrici sono mostrate nelle Figure 9-10.

Figura 9

Figura 10

Nel prossimo articolo, condividerò alcuni segreti sull'utilizzo di breadboard senza saldatura.

Continuazione dell'articolo: Suggerimenti utili per l'utilizzo di schede di sviluppo senza saldatura.

Boris Aladyshkin
