Che cos'è zero e fase?
Tale domanda a volte si pone per elettricisti principianti o proprietari di appartamenti che sono esperti in una serie di strumenti di riparazione, ma in precedenza non hanno approfondito in modo particolare il dispositivo di cablaggio. E poi è arrivato il momento in cui l'uscita ha smesso di funzionare o una luce nel lampadario brilla, ma non voglio chiamare un elettricista e c'è un grande desiderio di fare tutto da solo.
In questo caso, il compito principale del padrone di casa non è eliminare il malfunzionamento, come sembra a prima vista, ma osservare le regole di sicurezza elettrica, eliminando la possibilità di cadere sotto l'influenza della corrente elettrica. Per qualche ragione, molti se ne dimenticano, trascurando la propria salute.
Tutte le parti del cablaggio che trasportano corrente devono essere isolate in modo affidabile e i contatti delle prese sono nascosti in profondità nella custodia in modo che non vi sia alcuna possibilità di contatto accidentale con le parti esposte del corpo. Anche il design meccanico della spina inserita nella presa è concepito in modo tale che è abbastanza problematico trattenere entrambi i contatti e lasciarsi influenzare dalla corrente elettrica.
Nella vita di tutti i giorni, non lo notiamo e la coscienza ha già sviluppato l'abitudine di non prestare attenzione all'elettricità, che può essere dannosa durante i lavori di riparazione con apparecchi elettrici. Pertanto, studiare le regole di sicurezza di base e fare attenzione quando si maneggia l'elettricità.
Come è il cablaggio domestico
L'elettricità in un edificio residenziale proviene da una sottostazione del trasformatore, che converte l'alta tensione di una rete di alimentazione industriale in 380 volt. Gli avvolgimenti secondari del trasformatore sono collegati secondo lo schema a "stella" quando i tre terminali sono collegati a un punto comune "0", mentre i restanti tre sono collegati ai terminali "A", "B", "C" (per l'ingrandimento, fare clic sulla figura).
Le estremità "0" collegate tra loro sono collegate al circuito di terra della sottostazione. Qui, la divisione di zero per;
-
zero di lavoro mostrato in figura in blu;
-
conduttore PE protettivo (linea giallo-verde).
In base a questo schema, vengono create tutte le case di nuova costruzione. Lei ha chiamato Sistema TN-S. Ha fili trifase e entrambi gli zeri elencati all'ingresso all'interno del centralino della casa.
Negli edifici della vecchia costruzione, ci sono ancora spesso casi di assenza di un conduttore PE e di un circuito a quattro, anziché a cinque fili, che è indicato dall'indice TN-C.
Fasi e zeri dall'avvolgimento di uscita del TP attraverso fili d'aria o cavi sotterranei vengono alimentati allo schermo di ingresso di un edificio a più piani, formando un sistema di tensione trifase 380/220 volt. Divorziato dagli scudi del drive. All'interno dell'appartamento è presente una tensione di una fase di 220 volt (i fili “A” e “O” sono evidenziati nella foto) e il conduttore di protezione PE.
L'ultimo elemento può essere assente se non viene eseguita la ricostruzione del vecchio cablaggio dell'edificio.
In questo modo "Zero" nell'appartamento chiamano un conduttore collegato al circuito di terra in una sottostazione del trasformatore e utilizzato per creare un carico da "fasi"collegato all'estremità potenziale opposta dell'avvolgimento sul TP. Zero protettivo, chiamato anche conduttore PE, è escluso dal circuito di alimentazione e ha lo scopo di eliminare le conseguenze di possibili malfunzionamenti e situazioni di emergenza al fine di deviare le correnti di guasto derivanti.
I carichi in questo schema sono distribuiti uniformemente a causa del fatto che su ogni piano e alzate, vengono realizzati i cavi e il collegamento di alcune schermature dell'appartamento a specifiche linee da 220 volt all'interno del quadro di accesso.
Il sistema di tensione fornito alla casa e al portico è una "stella" uniforme, che ripete tutte le caratteristiche vettoriali del TP.
Quando tutti gli apparecchi elettrici sono spenti nell'appartamento e non ci sono consumatori nelle prese e la tensione allo schermo è collegata, la corrente in questo circuito non scorrerà.
La somma delle correnti della rete trifase è riassunta secondo le leggi della grafica vettoriale nel filo neutro, ritornando agli avvolgimenti della sottostazione del trasformatore con il valore I0, o come viene anche chiamato 3I0.
Si tratta di un sistema di alimentazione funzionante, ottimale e comprovato da molti anni. Ma anche in esso, come in qualsiasi dispositivo tecnico, possono verificarsi guasti e malfunzionamenti. Molto spesso sono associati a connessioni di contatto di scarsa qualità o a una completa rottura dei conduttori in vari punti del circuito.
Ciò che è accompagnato da una rottura del filo in zero o fase
Non è difficile strappare o semplicemente dimenticare di collegare il conduttore a un dispositivo all'interno dell'appartamento. Tali casi si verificano spesso quanto la combustione di conduttori metallici con scarso contatto elettrico e aumento dei carichi.
Se la connessione di qualsiasi ricevitore di potenza allo schermo dell'appartamento viene persa all'interno del cablaggio dell'appartamento, questo dispositivo non funzionerà. E non è assolutamente importante ciò che è rotto: una catena di zero o fase.
La stessa immagine si manifesta nel caso in cui si verifichi un'interruzione del conduttore di qualsiasi fase che alimenta il quadro elettrico interno o di accesso. Tutti gli appartamenti collegati a questa linea presentano un malfunzionamento che ha smesso di ricevere elettricità.
Inoltre, in altre due catene, tutti gli apparecchi elettrici funzioneranno normalmente e la corrente del conduttore neutro funzionante I0 viene sommata dai due componenti rimanenti e corrisponderà al loro valore.
Come puoi vedere, tutte le rotture dei cavi elencate sono associate a un'interruzione di corrente dall'appartamento. Non causano danni agli elettrodomestici. La situazione più pericolosa si presenta quando scompare la connessione tra il circuito di terra della sottostazione del trasformatore e il punto medio della connessione di carico della casa o del quadro elettrico di ingresso.
Questa situazione può presentarsi per vari motivi, ma molto spesso si manifesta durante il lavoro di squadre di elettricisti che possiedono la specialità adiacente degli assaggiatori ...

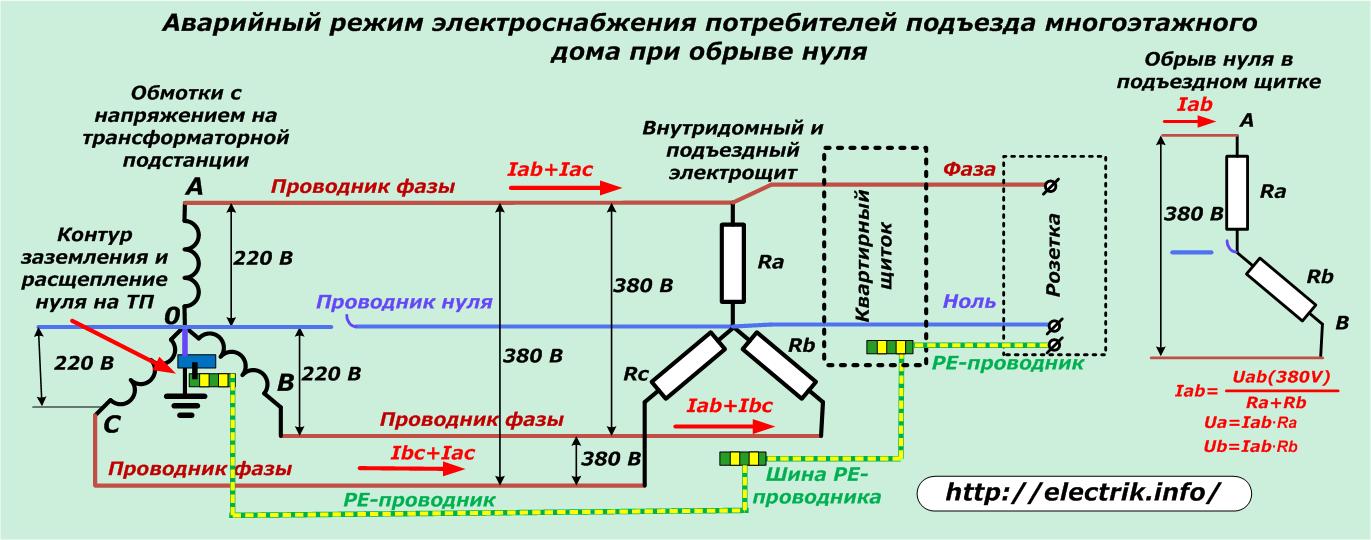

In questo caso, il percorso del passaggio delle correnti lungo lo zero di lavoro verso l'anello di massa (A0, B0, C0) scompare. Cominciano a muoversi lungo i circuiti esterni di AB, AC, CA a cui è collegata una tensione totale di 380 volt.
Sul lato destro della figura viene mostrato che l'attuale IAB è apparso quando la tensione di linea è stata collegata ai carichi collegati in serie Ra e Rv di due appartamenti. In questa situazione, un proprietario può spegnere economicamente tutti gli apparecchi elettrici e l'altro - usarli al massimo.
Come risultato della legge di Ohm U = I ∙ R, un valore di tensione molto piccolo può apparire su un pannello dell'appartamento e vicino ad un valore lineare di 380 volt sul secondo. Ciò causerà danni all'isolamento, al funzionamento delle apparecchiature elettriche a correnti fuori progetto, all'aumento del riscaldamento e delle rotture.
Per evitare tali casi, esistono protezioni contro l'aumento della tensione, che sono montate all'interno del pannello dell'appartamento o costosi apparecchi elettrici: frigoriferi, congelatori e dispositivi simili di noti produttori mondiali.
Come determinare zero e fase nel cablaggio domestico
In caso di malfunzionamento della rete elettrica, i padroni di casa usano spesso un cacciavite indicatore di tensione fabbricato in Cina, mostrato nella parte superiore dell'immagine.
Funziona secondo il principio del passaggio della corrente capacitiva attraverso il corpo dell'operatore. Per questo, all'interno dell'alloggiamento dielettrico sono collocati:
-
una punta nuda sotto forma di un cacciavite per il collegamento al potenziale di fase;
-
un resistore limitatore di corrente che riduce l'ampiezza della corrente di passaggio a un valore sicuro;
-
una lampadina al neon, il cui bagliore durante il flusso di corrente indica la presenza di un potenziale di fase nell'area di prova;
-
un'area di contatto per la creazione di un circuito di corrente attraverso il corpo umano al potenziale della terra.
Gli elettricisti qualificati utilizzano indicatori multifunzionali più costosi sotto forma di cacciaviti con un LED per verificare la presenza di una fase, il cui bagliore è controllato da un circuito a transistor alimentato da due batterie integrate che creano una tensione di 3 volt.
Tali indicatori, oltre a determinare il potenziale di fase, sono in grado di svolgere altri compiti aggiuntivi. Non hanno un'area di contatto, che deve essere toccata durante la misurazione. Maggiori informazioni su come sono organizzati e come funzionano i vari indicatori di cacciavite sono descritti qui: Indicatori e indicatori di tensione.
Un metodo per controllare la presenza e l'assenza di tensione nelle prese di una normale presa con un semplice indicatore è mostrato nelle fotografie sotto.
L'immagine a sinistra mostra chiaramente che il bagliore della spia nella luce del giorno è scarsamente evidente, pertanto richiede maggiore attenzione durante il lavoro.
Il contatto su cui si accende l'indicatore è una fase. Allo zero di lavoro e protettivo, la lampadina al neon non deve illuminarsi. Qualsiasi azione inversa dell'indicatore indica un malfunzionamento nello schema elettrico.
Quando si utilizza un tale cacciavite, è necessario prestare attenzione all'integrità dell'isolamento e non toccare il terminale esposto dell'indicatore, che è sotto tensione.
Le seguenti foto mostrano un metodo per determinare la tensione nella stessa presa usando un vecchio tester che funziona in modalità voltmetro.
La freccia indica:
-
220 volt tra fase e zero operativo;
-
mancanza di potenziale differenza tra zero di lavoro e zero di protezione;
-
mancanza di tensione tra fase e zero protettivo.
Quest'ultimo caso è un'eccezione. La freccia nel circuito normale dovrebbe anche mostrare una tensione di 220 volt. Ma non è nella nostra presa per il motivo che l'edificio del vecchio edificio non ha ancora superato la fase di ricostruzione del cablaggio elettrico e il proprietario, che ha completato l'ultima riparazione, ha effettuato il cablaggio del conduttore PE nei suoi locali, ma non lo ha collegato ai contatti di terra delle prese e del bus PE schermo dell'alloggiamento del conduttore.
Questa operazione verrà eseguita dopo il trasferimento dell'edificio dal sistema TN-C al TN-C-S. Al termine, l'ago del voltmetro si troverà nella posizione indicata dalla linea rossa, indicando 220 volt.
Diversi modi per determinare la fase e i fili neutri: Come trovare fase e zero
Funzionalità di risoluzione dei problemi
Una semplice determinazione della presenza o dell'assenza di tensione non determina sempre con precisione lo stato del circuito. La presenza di diverse posizioni degli interruttori può portare fuori strada il maestro. Ad esempio, la figura seguente mostra un caso tipico quando non c'è tensione sul filo di fase della lampada nel punto "K" quando l'interruttore è spento, anche con un circuito funzionante.
Pertanto, quando si eseguono misurazioni e risoluzione dei problemi, tutti i possibili casi devono essere attentamente analizzati.
Un esempio di risoluzione dei problemi passo-passo in un lampadario inattivo con un cacciavite indicatore è mostrato qui:Cosa fare se il lampadario non funziona
