Controller di segnale LED programmabili

Oggi non si può quasi sorprendere nessuno con solo un segno luminoso o una scatola luminosa con un quadro dipinto. Il consumatore ha bisogno di occhiali e un'immagine pubblicitaria statica sta rapidamente diventando un ricordo del passato, lasciando il posto a display e cartelli dinamici con luci di marcia, lettere iridescenti, in generale: le dinamiche stanno sostituendo lo statico.

E questo non è affatto sorprendente, perché è apparso il mercato controller led programmabiliche semplificano la creazione di effetti di illuminazione dinamici unici che, in combinazione con i moderni LED, possono creare veri e propri miracoli di visualizzazione.

Una piccola scatola controller per un cartello su richiesta del progettista farà rivivere la linea LED, una composizione di Duralight a LEDo un grande cluster di LED: un blocco di singoli LED o un blocco di intere linee di LED. Tali soluzioni basate Cluster LED RGB e i corrispondenti controller multicanale programmabili: consentono ai progettisti di implementare le idee più sofisticate per la segnaletica.

Associare diversi controller renderà il segno ancora più vivace, per non parlare delle migliaia di sfumature disponibili e dozzine di gradazioni di luminosità. Allo stesso tempo, per creare effetti, l'utente deve solo aprire il programma sul computer, scrivere uno script leggero per il segno, collegare il controller alla porta USB, scrivere il programma finito su di esso e questo è tutto: il controller può essere collegato al segno. A proposito, alcuni controller possono essere dotati di sensori di luce ambientale e telecomandi.

I controller programmabili sono, in linea di principio, in grado di controllare sia i cluster monocromatici convenzionali sia i cluster RGB per tensioni tipicamente fino a 24 volt, sebbene tutto dipenda dal modello del controller, dalla sua complessità e dallo scopo del progettista.

Il controller è in grado di fornire fino a 262.000 tonalità di colore con una luminosità definita dall'utente e ciascun canale del controller funzionerà individualmente. Fondamentalmente, il numero di canali non è limitato, è sufficiente agganciare e sincronizzare tra loro il numero richiesto di controller.

Creando uno script nel programma, l'utente sarà in grado di testarlo immediatamente visivamente per stimare l'aspetto del lavoro del segno e apportare immediatamente correzioni a sua discrezione. In breve, il sistema è abbastanza flessibile. E se prima lo sviluppatore doveva disattivare complessi circuiti analogici, ora è sufficiente scrivere un programma in un ambiente amichevole e molto chiaro.

Successivamente, ad esempio, prendiamo in considerazione alcuni controller progettati per funzionare con segnali LED.

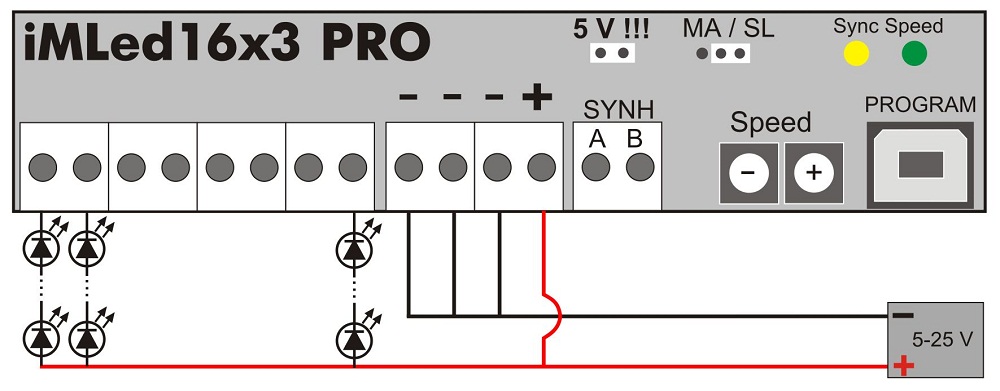

iMLed16x3_Pro (16ch, 2A / ch) di Impuls Light

Le dimensioni del controller sono 20 per 10 cm e alte 3,5 cm, con un peso di soli 200 grammi. Il controller è in grado di controllare fino a 16 canali, con tensioni da 5 a 25 volt, e la corrente massima di 32 ampere, per 16 canali di 2 ampere, viene raggiunta con l'alimentazione a 12 volt dei LED.

Il programma viene scaricato tramite un cavo USB, utilizzando l'applicazione proprietaria DynamicLight in bundle, con la quale l'utente è in grado di scrivere programmi in 1336 passi per un controller con una dimensione del passo temporale da 5 millisecondi a 4 minuti.

La velocità dello script è interamente su richiesta dell'utente regolata. Quindi, l'utente ha l'opportunità in pochi minuti di creare uno script dinamico di qualsiasi complessità.

L'utente ha 16 canali o 5 gruppi indipendenti per RGB. È possibile collegare moduli e nastri monocromatici, LED pixel e cluster RGB per tensioni da 5 a 24 volt.

Il programma "DinamicLight" per il flashing dello script nel controller viene presentato come una matrice, che l'utente deve compilare assegnando una tonalità, la modalità on e off di ciascun componente o gruppo, attiva gli effetti (overflow, transizione, effetto strobo, ecc.) E imposta anche il tempo tra transizioni. La tonalità viene impostata manualmente dalla tavolozza e la luminosità e il tempo vengono semplicemente immessi dai numeri.

La comodità di usare il programma sta nel fatto che ogni gruppo di LED può essere chiamato con il suo nome in modo da non confondersi nel processo di creazione dello script.

Per creare più canali per la segnaletica o per fornire più corrente agli elementi, è sufficiente sincronizzare diversi controller iMLed16x3_Pro tra loro secondo il principio di master-slave, quindi collegare i controller tra loro con un cavo a due fili.

RUNLINE Dominator 810

Il controller misura 11,5 x 6,5 cm e 4 cm di altezza, con un peso leggero di 330 grammi. Il controller può controllare fino a 8 canali, con una tensione nell'intervallo da 4 a 25 volt, con una corrente totale massima di 40 ampere e una corrente massima per canale di 10 ampere.

Il programma viene scaricato tramite USB, utilizzando il software proprietario del controller Led in bundle, con il quale l'utente è in grado di scrivere programmi in 65.000 passaggi per un controller con ripetizioni e con una durata dei frame nel tempo da 1,6 millisecondi a 4 secondi. È possibile creare uno script dinamico di qualsiasi complessità utilizzando l'applicazione in pochi minuti.

Sono disponibili 8 canali per la programmazione. È possibile collegare moduli monocromatici, nastri, LED pixel e una scheda per tensioni da 4 a 25 volt.

La finestra del programma "Controller LED" per il flashing dello script è presentata sotto forma di una matrice di celle con righelli: il nome del canale in verticale e il tempo di funzionamento - in senso orizzontale, che l'utente riempie, impostando le modalità di accensione e spegnimento per ciascun componente o gruppo, aggiungendo effetti, regolando gli intervalli di tempo di lavoro usando un comodo cursore.

La comodità di usare il programma non sta solo nella rappresentazione visiva del segno, ma anche nella possibilità di nominare ciascun canale per facilitare la navigazione durante la costruzione dello script.

Per creare più canali per la segnaletica, è sufficiente sincronizzare tra loro diversi controller Dominator 810 e puoi scrivere un programma per più controller contemporaneamente, appena ci saranno più canali nella finestra e le celle per ciascun controller saranno colorate.
