Relè controllati da Internet

In questa breve recensione, consideriamo quattro tipi di relè controllati via Internet dalla società russa KERNELCHIP. Da oltre 10 anni, questa azienda sviluppa e programma in modo professionale dispositivi non standard per l'interfacciamento con i computer, oltre a sviluppare sistemi di automazione e controllo e sistemi di controllo remoto e monitoraggio via Ethernet e GSM / GPRS. Oggi, quando Internet è ovunque, tali soluzioni sono più rilevanti che mai. Si tratterà dei relè controllati della serie Laurent.

Laurent-T

Questo modulo ha una funzione - uno scopo speciale: raccolta e trasmissione, tramite interfaccia Ethernet (LAN), le letture dei sensori di temperatura digitali. Il modulo è in grado di funzionare al massimo - con 20 sensori del tipo Dallas DS18B20. I sensori sono collegati a un bus comune a 1 filo.

Pertanto, Laurent-T è un termoregolatore Ethernet in grado di funzionare da 1 a 20 sensori, ha un'interfaccia web integrata con una comoda tabella di nomi di sensori (che l'utente può impostare arbitrariamente), con la possibilità di ripristinare l'hardware del bus 1-Wire usando relè incorporato, mentre l'interfaccia comandi (API), ovviamente, è aperta.

Spesso in azienda è necessario raccogliere dati di gruppo da sensori di temperatura digitali, in una raccolta centralizzata di letture. Questo viene fatto comodamente da remoto tramite una rete Ethernet. Dopotutto, non c'è sempre tempo per camminare e raccogliere informazioni bit per bit da ciascuna delle dozzine di sensori digitali di temperatura collegati tramite un bus a 1 filo. Questi sono i compiti che il modulo Laurent-T aiuta a risolvere.

Le letture raccolte dai sensori verranno trasmesse all'operatore tramite la rete Ethernet tramite l'interfaccia Web integrata, XML / JSON o la riga di comando (porta TCP). A ciascun sensore può essere facilmente assegnato un nome in base al numero di identificazione del sensore. Le letture dai sensori sono protette da interferenze a breve termine (caratteristiche di una linea lunga) mediante livellamento e filtraggio. In caso di malfunzionamento sul bus, si verifica un ripristino automatico mediante un relè. Pertanto, un gran numero di sensori di temperatura può essere monitorato e controllato da remoto.

La pagina Web integrata si apre in qualsiasi browser, devi solo inserire l'indirizzo IP del modulo, il cui valore predefinito è 192.168.1.99 e l'utente vedrà una comoda interfaccia visiva per monitorare le letture di tutti i sensori di temperatura in tempo reale. La tabella dei nomi dei sensori verrà memorizzata nella memoria non volatile del modulo.

Laurent-112

Il modulo Laurent-112 si basa su 12 relè per il controllo di vari dispositivi tramite Ethernet tramite un'interfaccia Web o tramite un'interfaccia di comando aperta. Ci sono 12 relè sulla scheda, progettati per commutare la tensione da 0 a 220 volt, con una corrente fino a 7 ampere. Ogni relè può essere controllato separatamente. Il sistema CAT consente di implementare una reazione controllata agli eventi: tramite timer o, ad esempio, in assenza di una risposta da un dispositivo di rete remoto tramite comando PING. L'interfaccia comandi (API) è aperta qui.

La pagina Web integrata per la gestione del modulo si aprirà in qualsiasi browser, basta inserire l'indirizzo IP del modulo, che per impostazione predefinita è 192.168.0.101. L'interfaccia è comodamente visualizzata, lo stato del relè è visibile (il pulsante è acceso - verde o il pulsante è spento - grigio). L'interfaccia web integrata può essere opzionalmente protetta da password, che può essere modificata. Il kit di consegna del prodotto include solo il modulo stesso, l'alimentazione viene acquistata separatamente.

Laurent-2

Questo è un modulo con funzionalità avanzate; ha periferiche hardware ricche per il controllo dei relè e per il monitoraggio e l'ottimizzazione dei parametri di vari dispositivi in ​​rete. È consentita l'elaborazione di eventi autonomi (contatori di impulsi, timer, PING, ADC, sensore di temperatura). I moduli possono interagire tra loro utilizzando comandi speciali (consultare le istruzioni) anche senza il coinvolgimento del server (funzione M2M).

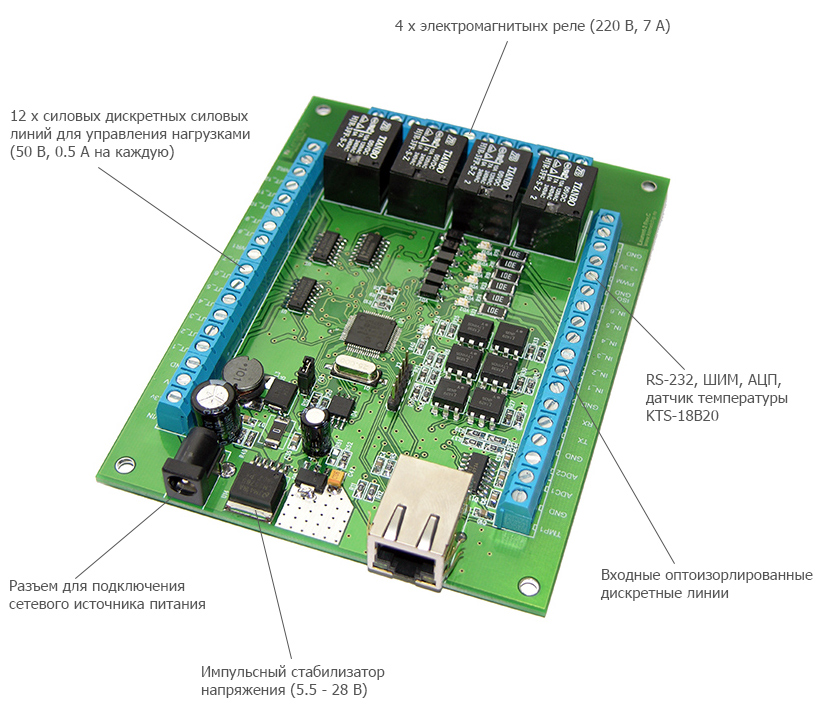

La scheda è dotata di 4 relè per una corrente massima fino a 7A.Dispone di 4 contatori di impulsi, 6 ingressi digitali, 12 uscite digitali, un'uscita PWM, RS-232, una coppia ADC a 10 bit, un ingresso per un sensore di temperatura digitale KTS-18B20, un sistema CAT - una reazione controllata agli eventi, un'interfaccia di comando aperta (API) . Pertanto, questo modulo è un modello migliorato e sviluppato di prodotti precedenti con la piena conservazione della compatibilità di connettori e comandi.

Il modulo Laurent-2 è adatto per il controllo di dispositivi analogici e digitali, attuatori e sensori su Ethernet. Esistono vari modi per controllare il modulo: tramite l'interfaccia Web, utilizzando le richieste HTTP dirette, utilizzando i comandi di testo tramite la porta TCP, utilizzando i dati provenienti dalla porta COM, autonomamente tramite il sistema CAT e infine tramite M2M.

La pagina Web di controllo integrata nel modulo funzionerà in qualsiasi browser; il suo indirizzo predefinito è 192.168.0.101. Ecco una comoda interfaccia visualizzata per la gestione di varie risorse del modulo e per il monitoraggio online dei suoi parametri.

Utilizzando il sistema CAT, vengono configurate le risposte del modulo a vari eventi ai suoi ingressi: quando viene superata la soglia di temperatura, dal contatore di impulsi, dal timer o quando non c'è risposta dal dispositivo remoto al comando PING. Il sistema CAT consente di programmare il modulo e utilizzarlo anche in modo autonomo senza dover essere sempre connessi alla rete.

Utilizzando il modulo Laurent-2 e il sistema CAT, è possibile creare rapidamente un sistema per monitorare automaticamente lo stato del server sulla rete e riavviarlo immediatamente se viene rilevato un "blocco". Il server e Laurent-2 saranno sulla stessa sottorete. Laurent-2 invierà periodicamente un comando PING al server tramite il suo IP e, in assenza di risposta, verrà riprodotto un ripristino automatico dell'alimentazione tramite il relè.

I moduli Laurent-2 possono essere facilmente collegati a una rete Wi-Fi wireless tramite un router Wi-Fi. Questa combinazione di modulo Laurent-2 e router Wi-Fi consente di controllare / gestire il modulo praticamente da qualsiasi dispositivo dotato di un'interfaccia Wi-Fi a una distanza considerevole.

Laurent-2G

Modulo Laurent-2G - una versione modificata del modulo Laurent-2, appena aggiunto un modem GSM con la possibilità di collegare un'antenna ad esso. Laurent-2G, come il modello precedente, è progettato per controllare dispositivi digitali e analogici, sensori e attuatori tramite l'interfaccia Ethernet (LAN), solo qui è ancora possibile controllare tramite l'interfaccia GSM - utilizzando comandi SMS o comandi a toni DTMF.
