Modi per installare gli apparecchi sul soffitto

Nel lavoro di qualsiasi circuito elettrico, l'attenzione è sempre rivolta alla sua stabilità e qualità di installazione. I sistemi di illuminazione, in particolare quelli situati sopra la testa, devono essere fissati in modo sicuro negli elementi di potenza dell'edificio e tenuti in essi sotto l'influenza di carichi di vario tipo.

I metodi più comuni per l'installazione di apparecchi sul soffitto possono essere suddivisi condizionatamente per uso:

• presso impianti industriali;

• in locali residenziali.

Caratteristiche dell'illuminazione industriale

Nei laboratori, officine, officine, la luce dovrebbe illuminare uniformemente l'intero spazio di lavoro. Per questo, vengono spesso utilizzate lampade fluorescenti di grandi dimensioni, che sono distribuite in file a una certa altezza.

Il metodo di attaccamento può essere diverso. I singoli dispositivi sono più convenienti da fissare direttamente alla superficie del soffitto.

Tuttavia, l'altezza elevata e la necessità di posizionare un gran numero di tali sorgenti luminose creano alcune difficoltà durante l'installazione e la loro successiva manutenzione.

Pertanto, il sistema di cavi più comunemente usato. I produttori producono persino progetti speciali di cavi e fili per tali impianti di illuminazione.

Tale sistema di posizionamento degli apparecchi consente di liberare il soffitto dal montaggio di strutture aggiuntive su di esso e avvicinare le fonti di luce alle superfici dei luoghi di lavoro.

Con questo metodo, viene creato un carico aggiuntivo sulle pareti in cui sono installati i dispositivi di fissaggio. Gli edifici in lastre di cemento di solito hanno un elevato margine di sicurezza e resistono alle forze applicate ad essi. E le pareti in muratura fatte di blocchi di schiuma o mattoni hanno caratteristiche. Devono essere testati per la loro capacità di resistere agli sforzi del cavo in tensione e, se possibile, utilizzare colonne di supporto per questi scopi.

Una delle opzioni per il collegamento di un sistema via cavo è mostrata nella figura seguente.

Fornisce una staffa di transizione e un tenditore con un gancio su cui è indossato il cavo. Si consiglia di scegliere un'area più ampia della rondella situata tra il perno e la parete. A volte, per distribuire uniformemente il carico sul piano della parete, al posto delle rondelle vengono installate piastre o angoli di metallo.

Modi per installare infissi sul soffitto in locali residenziali

Il design, il materiale e lo spessore del soffitto influiscono sul metodo di montaggio di sorgenti luminose artificiali su di esso.

Soffitti in cemento da solai

Filo di fissaggio

Negli edifici a pannelli della vecchia costruzione, i costruttori nel luogo di installazione della lampada sul soffitto hanno visualizzato non solo i cavi elettrici, ma anche un pezzo di filo di acciaio per l'installazione di un lampadario. Su questo elemento di costruzione, anche l'alloggiamento della lampada è stato sospeso.

Gli elettricisti dovevano solo collegare i fili dal lampadario al cablaggio elettrico attraverso la scatola di giunzione e chiudere la giunzione con un cappuccio protettivo decorativo.

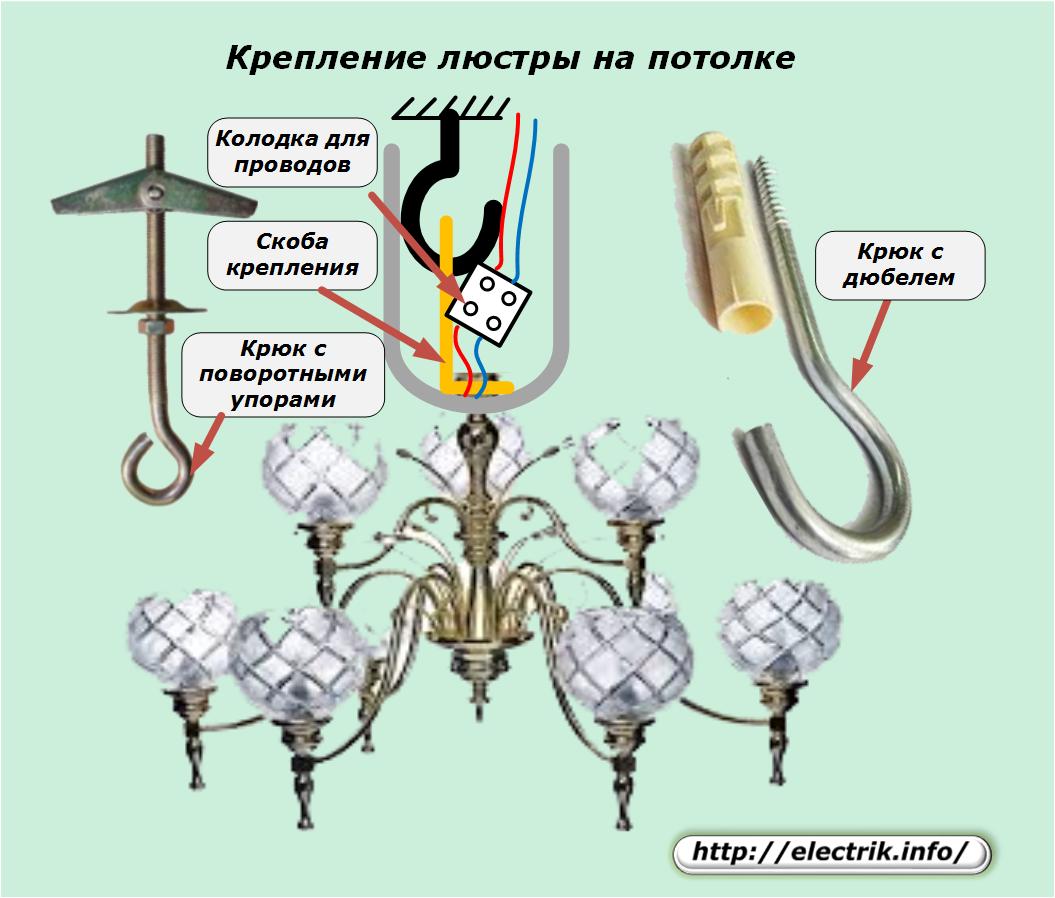

gancio

Lo stesso metodo funziona nella maggior parte degli edifici moderni. Solo qui la posizione del lampadario, preparata dai costruttori, non può sempre soddisfare le intenzioni creative dei proprietari che hanno deciso di soddisfare la soluzione di design originale per l'illuminazione della stanza.

In questo caso, per appendere il lampadario in un nuovo posto, è necessario fissare il gancio. Questo dispositivo di fissaggio con diversi metodi di montaggio a soffitto può essere trovato in vendita.

Il gancio di centraggio ha il metodo di costruzione e installazione più semplice, ma è adatto per soffitti in lastre di cemento. Devono praticare un foro con un perforatore con un diametro corrispondente allo spessore del tassello per l'intera profondità della sua entrata.

Successivamente, il tassello viene guidato nel foro e quindi il gancio viene avvitato. Quando si sposta, fa esplodere i siti di montaggio del tassello e lo blocca saldamente nel foro della lastra di cemento.

Staffa di montaggio

Questo tipo di fissaggio ricorda il montaggio di un gancio con un tassello, solo la piastra è fissata in almeno due punti con viti autofilettanti e tasselli. I fori sul corpo del lampadario sono inseriti nelle graffette della staffa e i dadi di fissaggio decorativi sono avvitati su di essi.

Molti lampadari moderni, in particolare di design costosi con lampade a LED, nastri e telecomando sul canale radio tramite telecomandi, sono creati per il montaggio a soffitto esattamente in questo modo. Inoltre, la staffa di montaggio stessa fa parte del kit di illuminazione.

Un maestro di casa che decide di installare una lampada del genere anche nella posizione del vecchio lampadario dovrà praticare nuovi fori e installare una staffa di montaggio vicino all'uscita dei cavi elettrici dal soffitto, come mostrato nella figura sopra.

Soffitti di piccolo spessore

La sottile struttura portante degli elementi costruttivi a volte non consente l'installazione di elementi di fissaggio al massimo. Per tale soffitto, il montaggio viene utilizzato in base all'inserimento della piastra di fissaggio attraverso l'intero spessore del soffitto e al fissaggio all'esterno. A tale scopo vengono utilizzati:

1. ganci di fissaggio con battute o piastre girevoli;

2. Bulloni extra lunghi con rondelle di spinta.

La seconda opzione di montaggio è un po 'più semplice, ma può essere utilizzata solo dove è possibile inserire il bullone di installazione nel foro del soffitto dall'alto. Questo metodo è spesso disponibile durante la costruzione di un edificio solo in determinate fasi della costruzione e dopo la pavimentazione su materiali da costruzione aggiuntivi, tale opportunità viene persa.

Le sospensioni per il montaggio di apparecchi con dispositivi di fissaggio orientabili consentono di uscire da questa situazione.

I loro ganci sono costituiti da piastre piane in cui viene praticato un foro e viene inserito un asse rotante con battute mobili. Sono in grado di ruotare verticalmente lungo l'asse quando si inserisce il gancio verso l'alto attraverso il foro nel soffitto, quindi si sistemano orizzontalmente e limitano l'abbassamento di questo elemento di potenza con il gancio verso il basso.

La piastra rotante in questa posizione si trova su entrambi i lati del foro e mantiene saldamente il suo gancio di superficie nel soffitto. Gli arresti mobili funzionano in modo diverso. Il loro design ha un semplice meccanismo di bloccaggio che impedisce l'ulteriore rotazione degli elementi attorno all'asse di rotazione.

Soffitti in legno

Il modo più semplice per fissare la lampada si basa sull'avvitare un gancio speciale con una vite autofilettante nel legno del soffitto in modo che la lunghezza della vite non solo passi attraverso il pannello decorativo, ma si riveli anche principalmente avvitata nel materiale della trave di supporto.

In questo caso, viene raggiunta la massima forza del lampadario.

Le basi di fissaggio di piccoli corpi illuminanti possono essere avvitate direttamente alla scheda con viti autofilettanti lunghe 25 ÷ 35 mm.

Controsoffitti

Per crearli usa:

• muro a secco;

• pannelli in materiale PVC;

• materiali elastici realizzati con tessuti o film sintetici.

Questi materiali non possono sostenere il peso della maggior parte degli apparecchi di illuminazione e si deformano sotto l'influenza del carico applicato. Pertanto, per posizionare le fonti luminose al loro interno, vengono utilizzate soluzioni tecniche speciali.

Montaggio del lampadario attraverso controsoffitti

Apparecchi pesanti sono sospesi su una solida base in cemento della soletta del soffitto utilizzando strutture di transizione di montaggio, progettate per trasferire il peso del lampadario sul soffitto di base e la posizione della base della sorgente luminosa sul piano della sospensione.

Lo spessore dell'adattatore di montaggio è selezionato dalla distanza creata dalla superficie di base al piano inferiore del controsoffitto.I metodi per fissare il lampadario e l'adattatore possono essere diversi, ma devono garantire la resistenza della struttura e il suo aspetto decorativo.

In genere, tale lavoro viene eseguito durante l'installazione del soffitto. È abbastanza difficile fissare un pesante lampadario su una struttura di sospensione già finita e appesa, e in alcuni casi è problematico.

Installazione di faretti nel soffitto di pannelli in PVC

Piccole fonti di luce per la creazione di illuminazione locale sono disponibili sulla base di lampade alogene, fluorescenti a risparmio energetico o lampadine a led con design a cartuccia adattato per il posizionamento in raccordi speciali.

I carichi da loro creati sono molto inferiori a quelli derivanti dal peso del lampadario. Per questo motivo, vengono utilizzati design adattatori leggeri. I nastri di montaggio convenzionali in ferro zincato perforato sono adatti per la loro fabbricazione.

Si piegano bene e ti permettono di dare qualsiasi forma al supporto. Allo stesso tempo, le caratteristiche di resistenza del design creato ne garantiscono il funzionamento affidabile e a lungo termine.

Installazione di faretti su un soffitto in cartongesso

La resistenza dei fogli di cartongesso di vari spessori consente il fissaggio di sorgenti luminose per il materiale del controsoffitto e non al piano di base di quello principale.

Durante l'installazione della lampada, è stata adottata la seguente sequenza di lavoro:

• posa di cavi elettrici per la cartuccia elettrica sul soffitto principale prima di montare il pendente;

• praticare fori nei dispositivi di fissaggio della cartuccia;

• uscita filo;

• collegamento a cartuccia;

• compressione delle molle di montaggio e l'ingresso della lampada nel foro asolato.

I coperchi decorativi della cartuccia coprono le estremità del foro asolato e le staffe con molle trattengono in modo affidabile il peso leggero della lampada nel soffitto in cartongesso.

Installazione di faretti in un soffitto teso

Il tessuto teso o il film di un controsoffitto non consente di fissare fonti di luce al suo interno. Un dispositivo speciale viene utilizzato per la loro installazione.

Il supporto di fabbrica è composto da due parti. Uno di questi è avvitato alla superficie del soffitto principale con viti e il secondo, basato sulla staffa di regolazione e sulle viti, consente di impostare il livello della lampada sul piano del materiale di tensione. È preferibile posizionarlo a una distanza di 6 ÷ 7 cm dalla superficie di base.

La lunghezza dei fili viene scelta in modo che sia conveniente collegare una cartuccia rimossa dai raccordi ad essi.

Un termo-anello trasparente del battistrada è incollato sul tessuto teso nel punto di contatto con la piattaforma universale. Dopo che la colla si asciuga, il tessuto all'interno dell'anello viene tagliato. Attraverso il foro creato, i fili escono e la cartuccia è collegata ad essi. La lampada assemblata viene inserita all'interno del soffitto teso ed è fissata con fermagli a molla.

L'implementazione di tutti i lavori sull'installazione di apparecchi di illuminazione a soffitto richiede attenzione e precisione, che sono garantite dalla conoscenza della tecnologia e da alcune abilità pratiche sviluppate durante la manipolazione di strumenti professionali e dispositivi elettrici.
