Come eseguire la separazione dei cablaggi da parte dei gruppi di consumatori in una casa e un appartamento privati

Una parte abbastanza ampia della popolazione vive ancora in vecchie case con cavi elettrici, creati per piccoli carichi. Solo un paio di decenni fa, i nostri genitori di elettrodomestici lavoravano:

• una lampada in ogni stanza;

• frigorifero, TV, registratore, radio, permanentemente installati e collegati alle prese;

• diversi elettrodomestici portatili come ferro da stiro, asciugacapelli e un piccolo set di strumenti.

Sotto questi consumatori, di regola, Cablaggio quadrato in alluminio 2,5protetto da due interruttori automatici o prese elettriche con una corrente di funzionamento fino a sei ampere.

I moderni elettrodomestici hanno un aumento del consumo di elettricità e il loro numero nei nostri appartamenti è aumentato notevolmente. Potenti aspirapolvere, lavatrici, stufe elettriche, pavimenti riscaldati, robot da cucina, forni a microonde e altri dispositivi utili facilitano notevolmente le nostre condizioni di vita.

Anche lo schema di illuminazione è costituito da un numero diverso di lampade generali e locali, controllate da più punti o da remoto.

Pertanto, la questione dell'aggiornamento del cablaggio e della sua divisione in gruppi per garantire sicurezza e praticità d'uso è di grande importanza.

Quali sono i vantaggi del cablaggio condiviso?

Il metodo di separazione delle linee elettriche di apparecchi elettrici da linee separate consente:

• migliorare la loro gestione;

• semplificare le conseguenze della distruzione delle emergenti condizioni di emergenza;

• facilitare i lavori di riparazione.

Miglioramento della gestione

Utilizzando il metodo di separazione dei cavi, è possibile creare sezioni di apparecchiature non scollegabili che rimangono in funzione nei casi necessari per il proprietario dell'appartamento.

Il termine "non scollegabile" indica quell'apparecchiatura allocata in un gruppo separato e alimentata dalle sue protezioni individuali. In caso di incidente, elimineranno il danno che si è verificato e, in assenza di proprietari a lungo, ad esempio durante un viaggio o un viaggio d'affari, è possibile spegnere tutti i dispositivi non essenziali e lasciare, ad esempio, un congelatore per alimenti e Sistema Smart Homealimentato separatamente dalle altre autostrade.

Grazie a questa funzione, il consumo di energia è ridotto e la convenienza della sua gestione è aumentata. Quando parte del circuito elettrico gira al minimo senza carico, può semplicemente essere diseccitato per sicurezza ed economia.

Arresto di emergenza

Prendi in considerazione un caso imprevisto di interruzione di corrente, quando, ad esempio, i vicini si allagavano dall'alto o il padrone di casa perforava senza successo un muro nel punto in cui passava il filo, provocando corto circuito nel regime di potere. Naturalmente, viene automaticamente eliminato dal funzionamento dell'interruttore.

Quando il cablaggio viene effettuato da un'unica autostrada, la luce scompare in tutto l'appartamento. Rimarrà senza alimentazione elettrica per un periodo piuttosto lungo fino a quando l'elettricista non ripristinerà il circuito.

Il metodo di divisione del cablaggio in gruppi separati consente di salvare la maggior parte delle apparecchiature elettriche chiudendo un singolo tronco danneggiato. Allo stesso tempo, la ricerca di un malfunzionamento sorto è notevolmente semplificata perché il luogo della sua formazione sta già diventando chiaro e non è necessario analizzare il resto del circuito elettrico.

Lavori di riparazione

Se nel vecchio appartamento erano alimentate tutte le prese elettriche attraverso un interruttore, quindi quando è stato necessario riparare o ricostruire il circuito in un punto qualsiasi, è stato necessario scaricare completamente la tensione nel pannello di distribuzione. Ciò ha portato allo spegnimento del frigorifero, alla cessazione della visione di programmi televisivi e spesso ha costretto i residenti a sedersi al buio o a lume di candela.

Collegando i consumatori di diversi gruppi a strade separate, la gestione degli elettrodomestici viene decisa in modo diverso: è sufficiente rimuovere la tensione dall'area riparata e lasciare funzionare il resto delle apparecchiature elettriche.

Quando si verifica un malfunzionamento nel gruppo di prese, questo viene spento e utilizzando il circuito di illuminazione, è possibile continuare a lavorare con la luce elettrica e collegare temporaneamente l'attrezzo elettrico necessario.

Se l'incidente si è verificato nella rete di illuminazione, quindi per eseguire le riparazioni, le luci temporanee sono facilmente alimentate dai circuiti di illuminazione rimanenti.

Linee guida per la condivisione del cablaggio dell'appartamento

Prima di iniziare a lavorare sui cablaggi elettrici, è necessario studiare gli standard esistenti e pianificare attentamente un nuovo progetto.

Regole per la formazione di gruppi di consumatori

Il cablaggio elettrico è creato da autostrade separate alimentate dal suo singolo interruttore automatico e RCD o difavtomat. Allo stesso tempo, si osservano i seguenti principi:

1. Vengono create linee separate per potenti elettrodomestici come piani cottura, fornelli elettrici, lavatrici e dispositivi simili. Per la loro potenza, viene utilizzato un cavo di 4 o 6 mm quadrati e prese di alimentazione speciali vengono utilizzate dai dispositivi di commutazione dei terminali;

2. Ogni stanza con il proprio gruppo di presa è alimentata individualmente con un cavo con conduttori trasversali di almeno 2,5 mm quadrati. Poiché le apparecchiature che consumano più energia sono concentrate in cucina, viene prestata maggiore attenzione alla fornitura di cibo;

3. Per lo schema di illuminazione, vengono create singole catene che non sono associate al gruppo di prese di corrente. Possono essere ulteriormente suddivisi in sezioni separate. Sono alimentati con un cavo con una sezione trasversale di 1,5 mm quadrati;

4. locali con elevata umidità, come bagno, toilette, cucina, sono collegati con cavi separati tramite un interruttore differenziale con un setpoint rilevato di 10 o 6 milliampere. Per fare ciò, vengono inseriti nel "gruppo umido" nella fase del progetto di cablaggio e calcolati individualmente, tenendo conto degli standard di sicurezza elettrica;

5. I restanti locali sono protetti dalle correnti di dispersione da interruttori differenziali configurati su un setpoint di 30 mA. È del tutto consentito collegare più dispositivi dello stesso tipo di attacco a una protezione;

6. Ogni gruppo pianificato viene calcolato sulle correnti di consumo. Per lei vengono selezionati cavi e protezioni. Quando la potenza totale dei dispositivi supera i limiti ragionevoli che complicano l'installazione e il funzionamento, vengono divisi in sottogruppi aggiuntivi;

7. il numero di prese e interruttori in ogni stanza dovrebbe fornire non solo comodità, ma anche limitare l'uso di vari cavi di prolunga e raccordi in futuro. È difficile tenerne conto al momento dell'acquisto di nuove apparecchiature e tali prese elettriche eviteranno tali casi.

Principi di pianificazione elettrica

Dati i dettagli della memoria umana e la complessità del lavoro imminente, prima dell'inizio della loro attuazione, è necessario riflettere attentamente su tutto e creare un progetto su carta. Per fare questo, redigere uno schizzo o un disegno di tutte le stanze su una scala e designare su di esso i luoghi dei quadri elettrici, tutte le lampade con interruttori, prese e consumatori responsabili.

Puoi usare i disegni dello sviluppatore, come già descritto nell'articolo sullo schema elettrico nell'appartamento. Un piano simile è memorizzato nella documentazione abitativa.

Se ci sono difficoltà nel trovare questo documento, quindi usando un pezzo di carta, una penna, un righello con un metro a nastro, non è difficile misurare da soli i locali dell'appartamento e mettere un piano di mobili sullo schizzo. La sua posizione ha un impatto significativo sul posizionamento razionale di prese, interruttori, luci e facilità d'uso.

Quindi su questo piano indicare la posizione dei punti elettrici e analizzare la disposizione dei fili e dei cavi ad essi.

Facilitare in modo significativo la preparazione di un piano appartamento ed eseguirlo in modo efficiente con una stretta osservanza delle designazioni degli edifici consentire programmi specializzati. Ad esempio, diamo una panoramica del servizio gratuito di Roomle online.

La sua posizione su Internet e il metodo di registrazione sono mostrati nell'immagine qui sotto.

Devi solo inserire il tuo indirizzo e-mail, inventare e scrivere una password e premere il pulsante di registrazione. Vedrai la finestra iniziale del servizio.

Inizia a lavorare con la voce "Crea un nuovo piano" e continua a occuparti del suo design semplice. Il servizio ha un set sufficiente di strumenti.

L'uso pratico delle sue funzioni è intuitivo, senza alcuna difficoltà. Al momento iniziale dell'apertura della finestra, ti verrà presentato un video di formazione per la visualizzazione. Ti consigliamo di studiarlo, anche se puoi saltare e tornare ad esso in qualsiasi momento conveniente.

Prima della registrazione, ti consigliamo di acquisire familiarità con la funzionalità del servizio nel video del proprietario di WEBTOURS "Come creare un piano appartamento gratuitamente e online".

Mostra semplici metodi di lavoro che aiuteranno non solo a creare un'immagine in scala e a stamparla su carta, ma anche a visualizzare la sua immagine visiva in una vista prospettica o in una rappresentazione volumetrica 3D.

Possibili schemi per la posa di linee elettriche

Tutti i cavi di alimentazione ad un'estremità sono collegati nel quadro di distribuzione dell'appartamento. Inoltre, attraverso la linea di ingresso, la tensione proviene dalla scheda di potenza a monte e tutte le linee in uscita possono essere eseguite secondo uno dei tre schemi di connessione:

1. radialmente da un centro comune alla periferia;

2. da un loop dovuto alla connessione seriale di tutti i consumatori a un trunk comune;

3. in modo combinato.

Metodo radiale

Questo schema è più adatto per suddividere il cablaggio in gruppi di consumatori ed è noto per una maggiore affidabilità.

Tuttavia, richiede un maggiore consumo di cavo di varie sezioni. A causa di ciò, non sono soddisfatti, i requisiti per il risparmio sono ridotti e il volume dei lavori di installazione è ulteriormente complicato.

Metodo ad anello

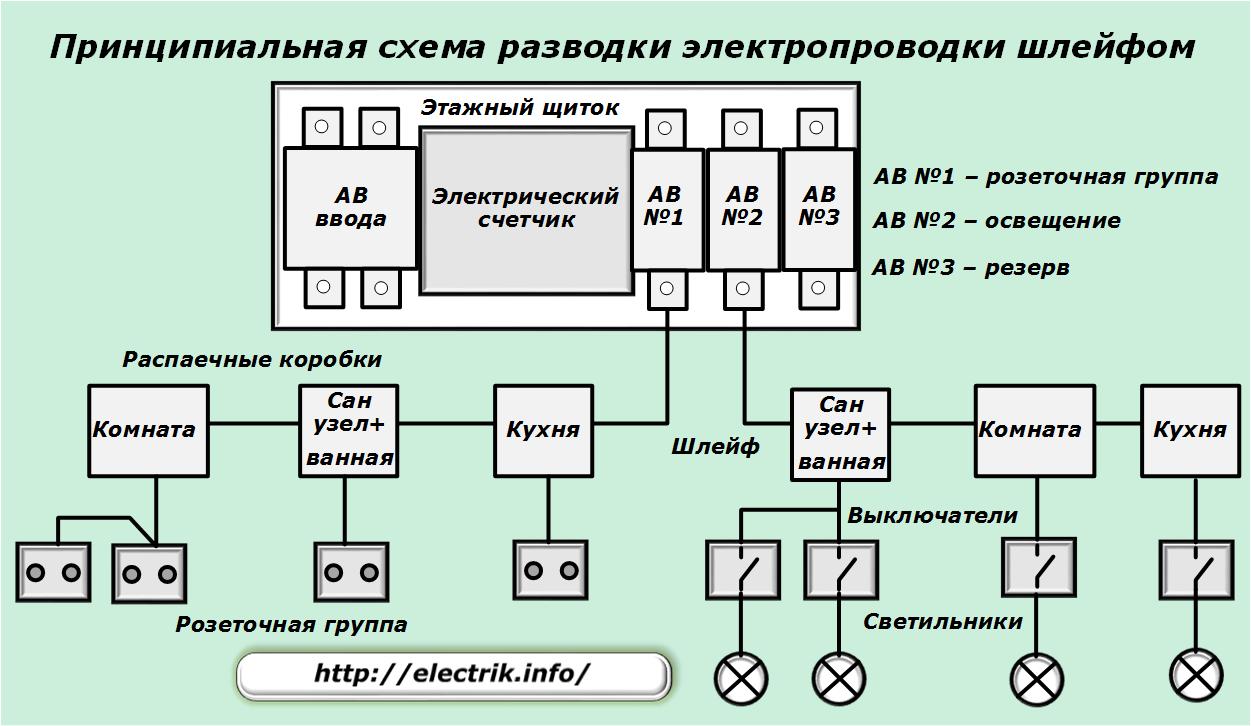

Nella sua struttura, lo schema di connessione seriale dei consumatori contraddice i principi di divisione del cablaggio in gruppi separati, perché li combina semplicemente con un tronco comune, come mostrato nella figura seguente per i consumatori di linee di illuminazione e scatole di cablaggio con presa.

Nella vecchia disposizione degli schemi elettrici di appartamenti ed edifici, il metodo ad anello era considerato il principale metodo disponibile. Ha permesso di risparmiare in modo significativo sulla lunghezza di cavi e fili. In condizioni moderne, a causa dei maggiori requisiti di sicurezza, viene abbandonato, ma i singoli elementi del loop vengono utilizzati per la connessione mista.

Metodo combinato

Questo metodo combina gli elementi delle prime due opzioni collegare i consumatori al quadro elettrico dell'appartamento. È più spesso usato in appartamenti moderni.

Grazie alla corretta considerazione della distribuzione di energia degli elettrodomestici e all'attenta selezione di marchi di cavi e fili per loro con protezioni da interruttori automatici e interruttori differenziali, viene creato un equilibrio ottimale tra:

• affidabilità e sicurezza di funzionamento del circuito elettrico;

• spese di fondi materiali e monetari per la sua creazione.

Caratteristiche dell'installazione di gruppi di consumatori

Dopo che il cablaggio elettrico dell'appartamento è stato completamente pianificato e calcolato e che il progetto per la sua posa è stato creato e sono state acquisite le risorse materiali necessarie, iniziano i lavori di installazione. Per fare ciò, direttamente sulle pareti, sul soffitto e sulle strutture edili portanti, vengono pianificati e disegnati tutti i punti dei punti elettrici.

Quindi, la loro posizione viene ulteriormente chiarita e viene effettuata la marcatura della posa delle autostrade elettriche dal pannello dell'appartamento. In questo caso, è necessario tenere conto delle condotte di riscaldamento, fornitura di gas, fornitura di acqua, fognature e altri sistemi tecnologici vitali posti nell'appartamento.

Quando si esegue il lavoro, è necessario osservare norme per un cablaggio sicuroe. Sono progettati per edifici costruiti con tutti i tipi di materiali da costruzione, incluso Pannelli SIP. Va notato che i fili e i cavi possono essere posati in modo chiuso o aperto secondo diverse tecnologie e tecniche.
