Come rendere affidabile l'alimentazione dell'appartamento
Molti proprietari di case sono preoccupati per il corretto funzionamento degli elettrodomestici, la sicurezza dei collegamenti elettrici e la qualità dell'elettricità in ingresso. In questo caso, sorgono ulteriori requisiti:
-
unificazione basata sull'uso di apparecchiature fabbricate secondo gli standard attuali sotto forma di determinati moduli;
-
lavoro economico basato sull'attuazione dei principi di tecnologie efficienti ea risparmio energetico;
-
uso ecologico e sicuro dei materiali;
-
gestione comoda ed ergonomica.
Tutti questi problemi sono presi in considerazione nel progetto di alimentazione dell'appartamento, la cui preparazione richiede una buona conoscenza delle norme di sicurezza, del funzionamento degli impianti elettrici, dei principi di funzionamento degli apparecchi elettrici e delle loro strutture, compresi gli ultimi sviluppi. Un maestro di casa che ha le capacità tecniche di un elettricista, affrontare autonomamente un lavoro del genere è piuttosto problematico. È meglio affidare la sua attuazione a un'organizzazione specializzata.
Il progetto di alimentazione è un documento consolidato che fornisce calcoli dei parametri elettrici della rete domestica, e prima di tutto consumo di energia richiesto, che viene anche chiamato allocato o consentito. Il suo valore è concordato tra il proprietario dell'appartamento, il fornitore di energia elettrica e le organizzazioni normative.
Durante l'approvazione, potrebbe essere necessaria una licenza dell'autorità di progettazione. Se non viene inviato, i documenti non verranno approvati.
Il progetto considera anche la procedura per l'utilizzo di attrezzature, dispositivi, materiali elettrici, indica la loro posizione, la quantità richiesta.
È richiesta una documentazione dettagliata sulla creazione e il funzionamento dei collegamenti elettrici nei locali:
-
durante la costruzione di alloggi per il collegamento a reti elettriche;
-
familiarizzare con l'appartamento durante il suo acquisto;
-
durante la pianificazione e l'esecuzione di importanti riparazioni o ricostruzioni del sistema di alimentazione;
-
in caso di frequenti blackout delle apparecchiature elettriche da parte dei dispositivi di protezione a causa della mancanza di elettricità, è necessario sottoporsi alla procedura per aumentare la potenza assegnata dall'organizzazione di alimentazione;
-
in alcuni altri casi.
Fasi di sviluppo del progetto
originariamente Per creare un piano, è necessario conoscere il valore della potenza assegnata e i valori nominali dell'interruttore che protegge l'ingresso dell'appartamento. Specifiche dettagliate sono archiviate nell'organizzazione locale di gestione dell'energia.
In fase di progettazione del progetto crea una planimetria su cui sono contrassegnati:
-
la posizione degli interruttori di illuminazione e delle loro lampade;
-
punti di installazione di prese e potenti consumatori di energia (oltre 1 kW).
Fase finale - coordinamento dei documenti con tutte le autorità.
La composizione della documentazione per la fornitura di energia elettrica dell'appartamento
A colpo sicuro, una serie di documenti dovrebbe considerare:
-
un atto sull'equilibrio di proprietà della rete elettrica con uno specifico proprietario con una chiara delimitazione delle partecipazioni;
-
dati generali sull'alimentazione con una nota esplicativa;
-
sviluppato circuito elettrico a linea singola di tutte le apparecchiature;
-
piano della rete di illuminazione;
-
scheda del gruppo outlet;
-
creazione e distribuzione di un potenziale sistema di equalizzazione;
-
un insieme di apparecchi e materiali elettrici, le loro specifiche.
Requisiti per la documentazione
Il progetto creato mostra un set completo di informazioni redatto in conformità con i requisiti di GOST ed ESKD per:
-
il proprietario dell'edificio;
-
autorità di vigilanza coinvolte nel coordinamento del progetto;
-
squadra di elettricisti, cablaggio e collegamento dell'appartamento alla rete elettrica;
-
elettricisti dell'organizzazione di servizio.
Schema elettrico a linea singola
Viene utilizzato per visualizzare gli oggetti dell'alimentatore, quando il collegamento delle tre fasi è rappresentato da una sola linea. Allo stesso tempo, il diagramma mostra tutti i sistemi e le sezioni del bus, i dispositivi di commutazione, protezione e trasformatore.
Un diagramma a linea singola contiene informazioni sui tipi e le quantità di apparecchiature operative con divisione in gruppi, i valori nominali delle loro protezioni e impostazioni, i cavi posati, i segni dei fili e altre informazioni elettriche.
Piano per l'illuminazione di sale con elettrodomestici
Per crearlo, è necessario un disegno di tutte le stanze su una scala, che può essere copiato dalla documentazione ITV o ricreato su un foglio di carta bianco utilizzando un metro a nastro, un righello o altri strumenti di misurazione e disegno.
Su questo piano, la posizione del pannello dell'appartamento di apertura è contrassegnata prima, quindi tutte le lampade (applique, lampadari, lampade locali), interruttori, dimmer, luoghi di connessione di cavi e fili. Sono mostrati insieme ai luoghi di attaccamento al disegno e ai modi di interazione tra loro. Per le loro firme vengono utilizzati segni standard, che sono indicati nelle note del documento.
Schema del gruppo outlet
Viene anche eseguito su un disegno di locali in scala.
Mostra la posizione di installazione del quadro elettrico di ingresso e tutti i tipi di prese per il collegamento fisso di utenti potenti (fornelli elettrici, lavatrice, ecc.) Ed elettrodomestici portatili.
La scelta della posizione delle prese e degli interruttori è determinata non solo dalle norme tecniche di sicurezza, ma anche dalla comodità di utilizzarle, tenendo conto delle leggi di base dell'ergonomia. Questo argomento è descritto in maggior dettaglio nell'articolo. qui.
Tutti gli elementi elettrici sono firmati e indicati nelle note al disegno.
Quando si crea lo schema per la posa del gruppo di prese, non si deve dimenticare l'installazione di circuiti a bassa corrente, che dovranno essere creati contemporaneamente a quelli elettrici. Per questo, gli schemi di posa sono disegnati in parallelo:
-
cavi per telefono e internet;
-
Linee TV / SAT;
-
cavi di allarme, citofono e altri dispositivi.

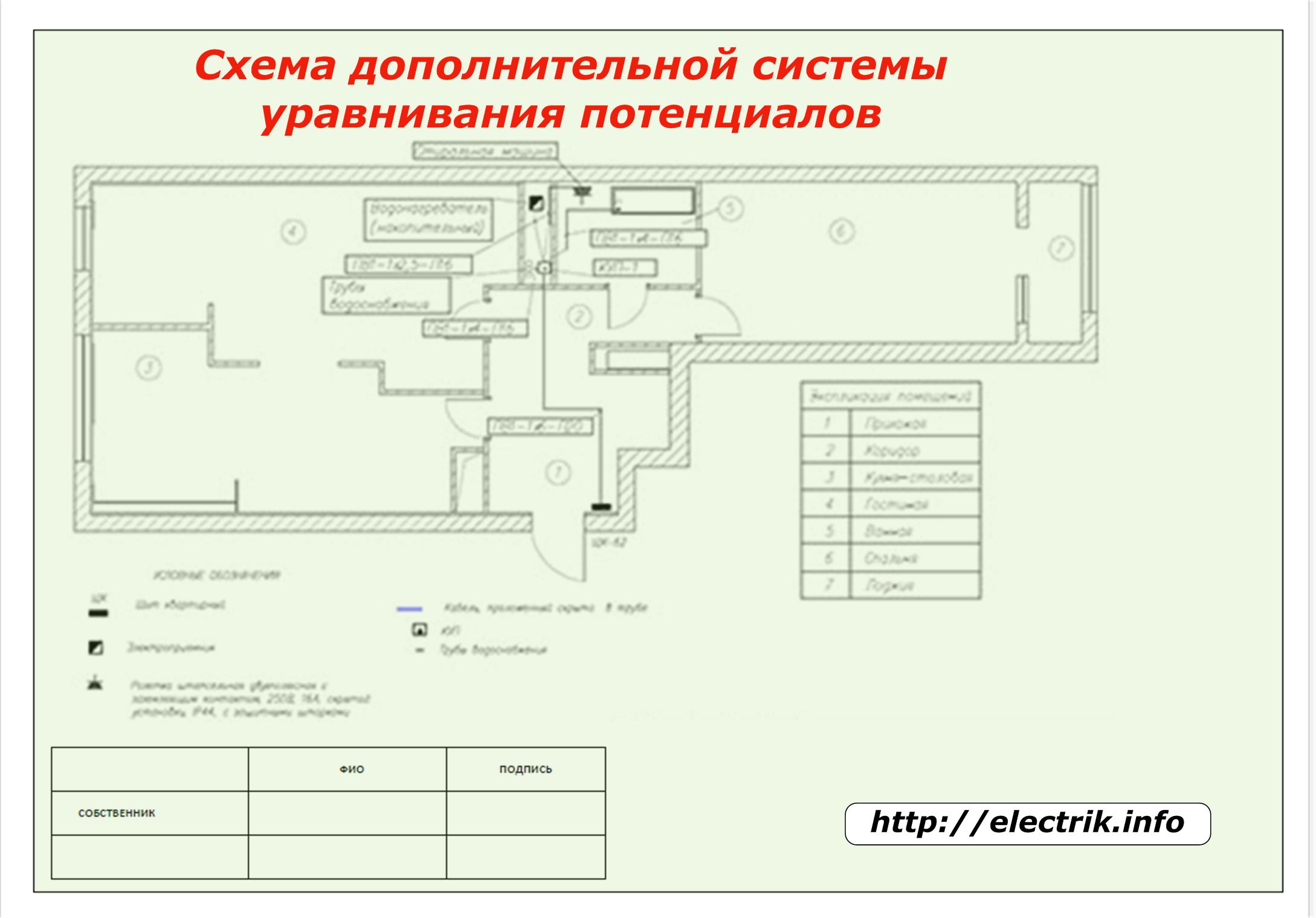

Layout del sistema di equalizzazione potenziale
Questo è uno schema aggiuntivo, ma obbligatorio, senza il quale nessun cablaggio dovrebbe essere installato in ogni appartamento moderno.
Tiene conto di tutti gli oggetti metallici situati nei locali e con elevata conducibilità. Particolare attenzione è rivolta ai bagni, alle attrezzature da cucina, alle tubazioni, ai termosifoni. Devono essere collegati in modo affidabile dai conduttori al bus PE nel quadro elettrico.
Tutti i punti di connessione e il cablaggio sono indicati in scala.
Tabella delle specifiche
Su fogli separati tutte le informazioni sulle apparecchiature elettriche incluse nel progetto di fornitura di energia elettrica dell'appartamento sono indicate con la loro indicazione:
-
un nome;
-
tipo;
-
quantità;
-
parametri di valutazione di base;
-
modelli raccomandati di dispositivi e altre informazioni necessarie per il lavoro.
Aspetti tecnici della progettazione del cablaggio
Opzioni per il collegamento di apparecchi elettrici
A seconda delle condizioni interne specifiche, è possibile utilizzare vari metodi per collegare circuiti e apparecchiature elettriche:
1. sequenziale;
2. parallelo;
3. misto.
Nel primo caso, ogni elemento è collegato da fili da un oggetto all'altro sotto forma di una linea seriale. Lo svantaggio principale di questo metodo è la bassa affidabilità del circuito: con la perdita di contatto su qualsiasi elemento, la tensione scompare in tutti i successivi.
In connessione parallela, tutti gli oggetti sono alimentati da sbarre collettrici e non comunicano tra loro. Questo schema è il più affidabile.
Il metodo misto utilizza entrambi questi metodi di connessione.
Schemi elettrici tipici
I più comuni sono tre metodi per il cablaggio affidabile di cavi elettrici o fili in un appartamento:
1. attraverso scatole di derivazione;
2. Il metodo radiale della stella;
3. un treno.
Nel primo caso, i cavi vengono instradati dal pannello dell'appartamento attraverso interruttori di protezione alle scatole di giunzione situate in ogni stanza. Tutte le prese e le apparecchiature di illuminazione sono collegate con i propri cavi ai terminali di queste scatole.
Il metodo di cablaggio a stella è anche chiamato radiale. Quando lo si utilizza, tutte le estremità dei cavi sono montate su un lato ai contatti di uscita degli interruttori di protezione all'interno del pannello dell'appartamento e, d'altra parte, direttamente ai terminali delle prese o di altri dispositivi.
Questo è il metodo più affidabile, che offre il massimo controllo sullo stato del circuito. Ma non è economico e richiede un gran numero di macchine e maggiori dimensioni del quadro elettrico per il loro posizionamento.
Il modo di posare in un ciclo è simile a una stella, ma differisce in quanto i consumatori nell'appartamento sono raggruppati in base allo scopo previsto, tenendo conto del consumo di energia. Ognuno di questi gruppi è alimentato dalla propria macchina nello scudo.
Protezioni di cablaggio elettrico
Interruttori automatici, relè di monitoraggio della tensione, macchine differenziali, interruttori differenziali e altri dispositivi sono progettati per eliminare fattori pericolosi e rischi legati all'utilizzo dell'energia elettrica.
I dispositivi di protezione sono selezionati per condizioni specifiche di funzionamento sicuro delle apparecchiature elettriche.
Un progetto ben progettato per la fornitura di energia elettrica dell'appartamento è la chiave per un funzionamento affidabile del cablaggio e l'uso sicuro degli elettrodomestici.
