Sistema CAD elettrico di AutoCAD

Una volta, grazie ad AutoCAD, i progettisti sono passati dal lavorare sui computer ai computer. Tuttavia, i progetti moderni sono così complessi e le loro scadenze di produzione sono così rigide che AutoCAD non soddisfa più tutti i requisiti di progettazione moderni.

Attualmente, vari sistemi di progettazione assistita da computer stanno attivamente facendo esplodere il "culman elettronico", offrendo di accelerare l'implementazione del progetto, automatizzare il lavoro di routine, controllare il processo di progettazione e avvertire di errori.

AutoCAD Electrical - questo è un noto AutoCAD per la creazione di progetti nel campo dell'elettrotecnica, dell'automazione, dei sistemi di controllo di processo, attrezzatura e altre aree.

Il programma contiene un set completo di funzioni di AutoCAD, a cui vengono aggiunti strumenti specializzati che automatizzano i processi di creazione di diagrammi, disegni di layout, generazione di report, ecc. La progettazione in AutoCAD Electrical può migliorare la produttività e ridurre gli errori.

Se AutoCAD funziona con disegni separati, oggetti geometrici e blocchi, AutoCAD Electrical funziona:

• Con l'intero progetto, incluso il progetto, è possibile creare da disegni standard e frammenti tipici di schemi

• Con componenti come motori, relè, terminali, connettori, ecc.

• Fili, cavi e cablaggi

• Controllori logici programmabili, ecc.

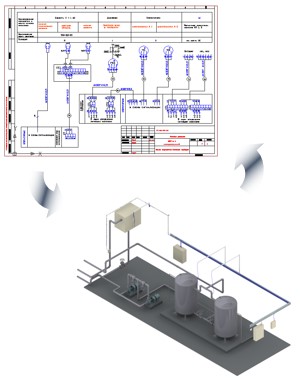

La soluzione tecnologica di prototipo digitale di Autodesk va oltre la solita modellazione 3D. Consente ai gruppi di lavoro di utilizzare lo stesso modello digitale in tutte le fasi del progetto, dalla progettazione concettuale alla progettazione, progettazione di elementi di controllo elettrici e produzione.

Clicca sull'immagine per ingrandirla

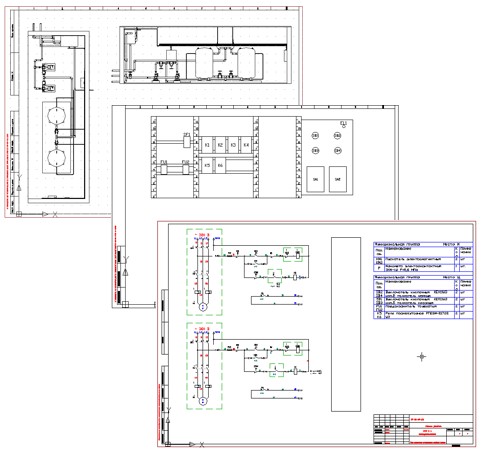

Un progetto di AutoCAD Electrical può contenere:

• Schemi di automazione

• Schemi elettrici

• Schemi elettrici

• Disegni di layout

• Piani di assemblaggio

• Varie relazioni e altri documenti

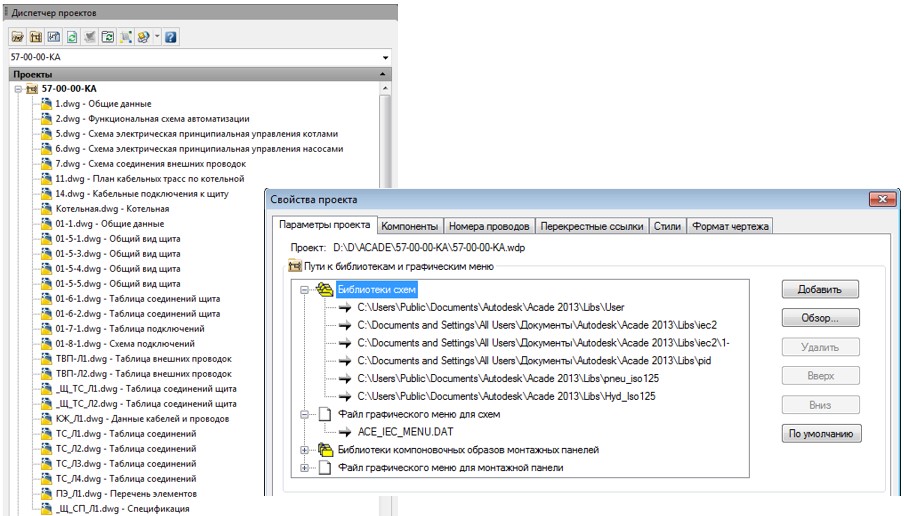

La gestione di progetti e disegni in AutoCAD Electrical è coordinata dal "Project Manager", che offre:

• Mezzi flessibili per regolare la visualizzazione del contenuto del progetto

• Potente menu di scelta rapida

• Strumenti per l'impostazione dell'ambiente di progetto e delle librerie dei componenti.

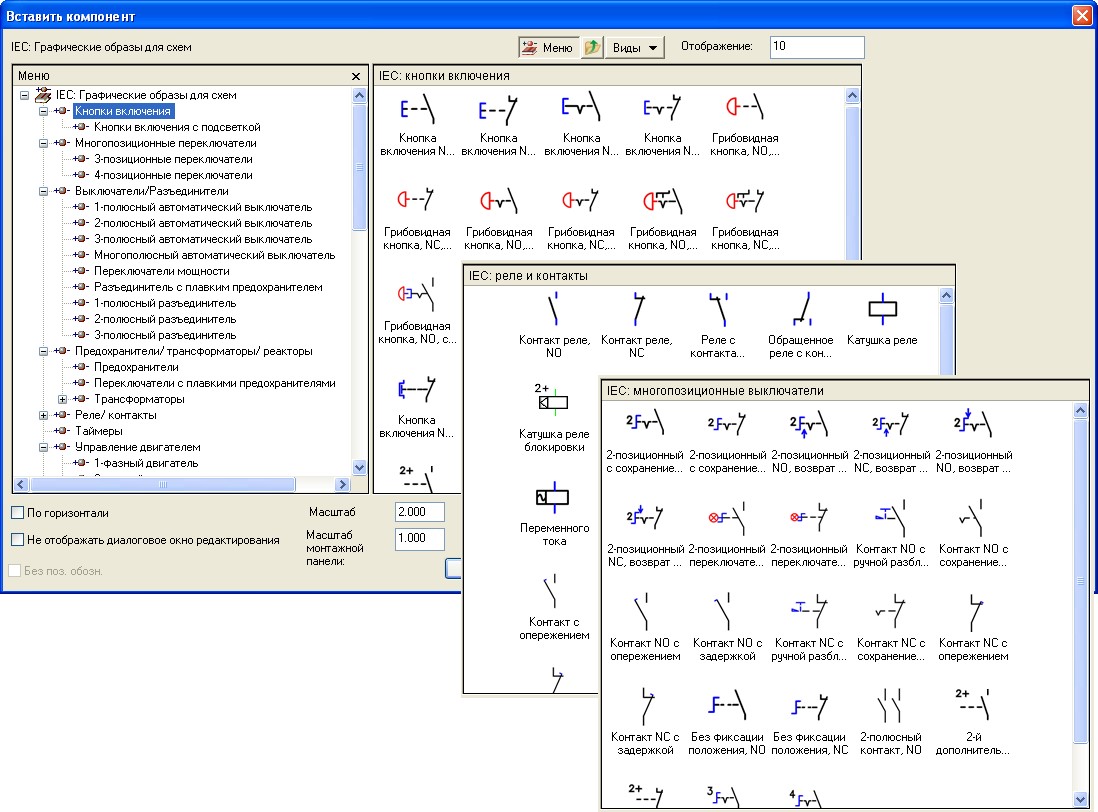

Quando si lavora su un progetto, vengono utilizzati database grafici e di testo. La fornitura di AutoCAD Electrical comprende oltre 2000 simboli grafici convenzionali (UGO) di componenti di circuiti elettrici secondo GOST, JIC, IEC, GB, JIS, AUS. È possibile creare immagini grafiche personalizzate e includerle in un database grafico.

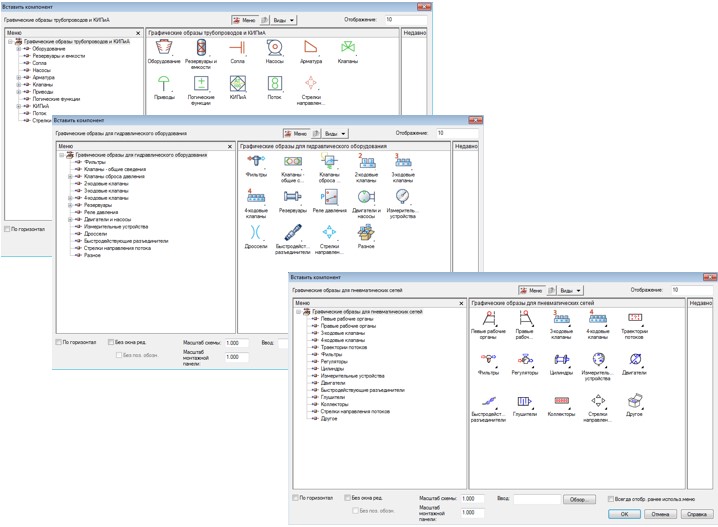

La libreria dei componenti grafici include anche:

• Layout del prodotto

• Componenti del circuito di automazione

• Componenti pneumatici e idraulici.

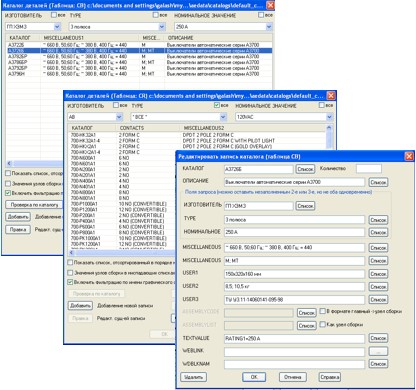

Il database del catalogo di AutoCAD Electrical contiene oltre 350 mila articoli di prodotti dei più famosi produttori, i loro dati di catalogo e immagini di layout.

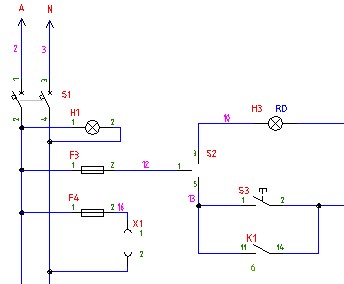

Un componente posizionato su un diagramma di layout o disegno viene automaticamente assegnato un designatore di riferimento univoco. Le linee create in strati speciali sono definite come fili o circuiti, ai quali viene automaticamente assegnato un numero univoco.

AutoCAD Electrical supporta:

• Formato flessibile per designazioni dei componenti e numeri dei circuiti del progetto

• Numerazione trifase

• Tieni traccia della notazione duplicata.

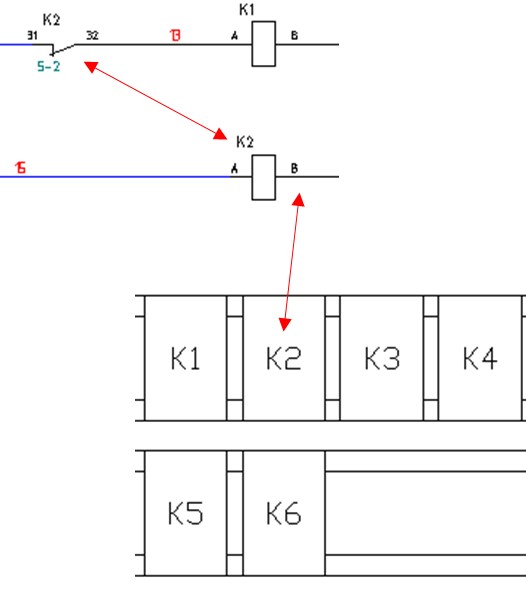

Le immagini grafiche delle parti componenti situate su fogli diversi del progetto, ma con la stessa designazione di riferimento, sono definite da AutoCAD Electrical come un singolo oggetto. Uno strumento speciale consente di trovare automaticamente le parti componenti e di spostarle, apportando, ad esempio, le modifiche necessarie. Le modifiche apportate in una parte del componente vengono trasferite a tutte le altre parti.

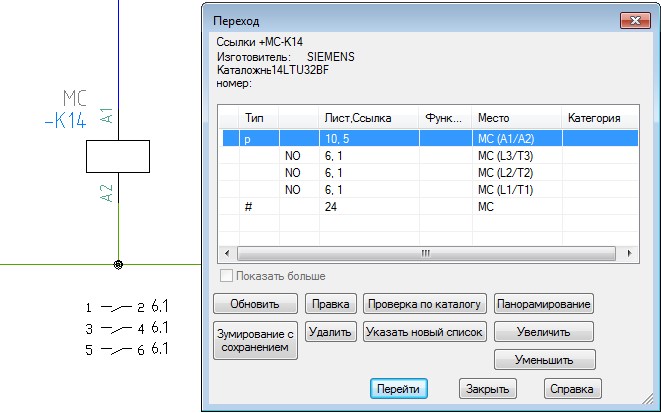

Sono supportate funzioni speciali per lavorare con contattori / relè, tra cui:

• Formato di visualizzazione flessibile per riferimenti incrociati: testo, grafico o tabulare, possibilità di visualizzare gruppi di contatti inutilizzati

• Avviso di superamento del numero di gruppi di contatti e contatti non ammessi.

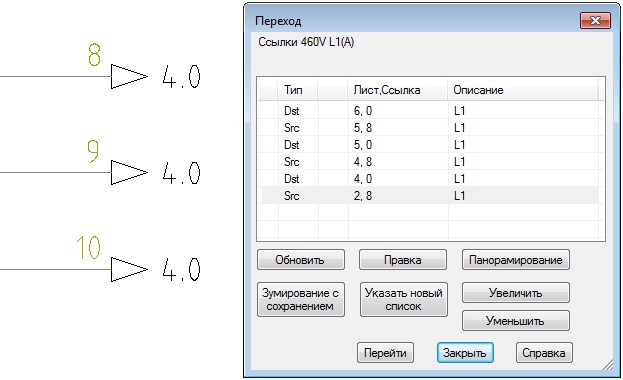

Per collegare catene su diversi fogli del progetto o in diverse parti del foglio, vengono utilizzati collegamenti incrociati di catene: collegamenti di origine e collegamenti di destinazione.

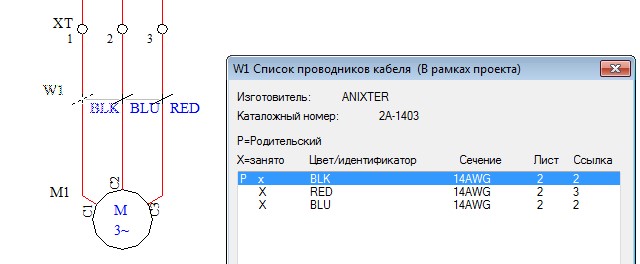

Oltre al numero di fili del progetto, è possibile assegnare un marchio, colore, sezione e altre caratteristiche. Con strumenti speciali, ai fili vengono assegnate le funzioni dei nuclei dei cavi, ai quali vengono assegnati la designazione dei cavi dei cavi e i dati del catalogo, i numeri dei nuclei, ecc. AutoCAD Electrical controlla il numero consentito di core per il tipo di cavo selezionato.

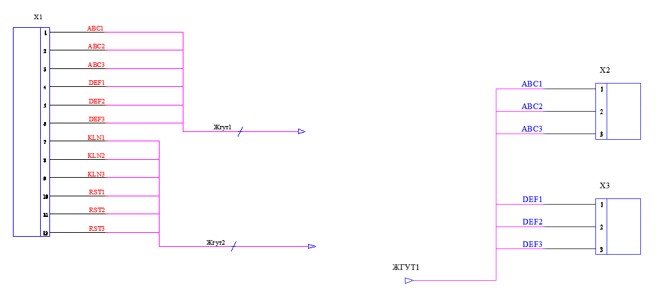

AutoCAD Electrical offre i seguenti strumenti per la creazione di circuiti mediante cablaggi:

• Un modo parametrico per creare connettori

• Costruire più conduttori in un'unica operazione

• Numerose funzioni dei pin del connettore

• Collegamenti - Splitter per imbracature

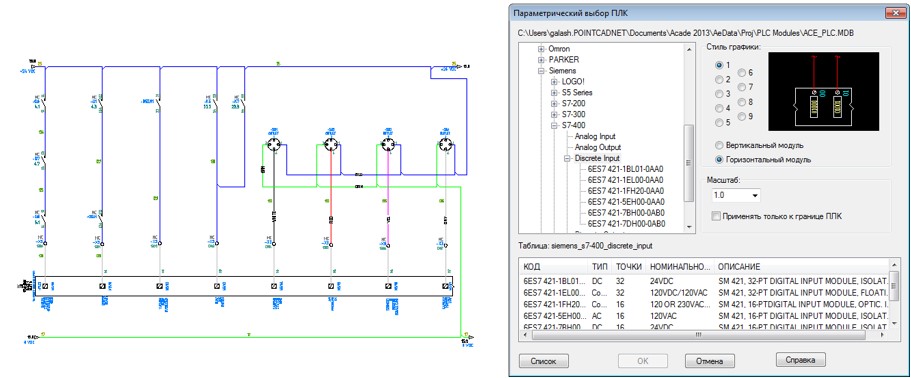

Le seguenti funzionalità sono disponibili per la creazione di circuiti automatizzati mediante controllori logici programmabili (PLC):

• La libreria dei moduli PLC contiene oltre 3 mila prodotti dei più famosi produttori

• Posizionamento parametrico e designazione dei moduli I / O PLC su fogli di progetto

• Creazione automatica di disegni di connessione del modulo I / O PLC basati su dati tabulari

• Comunicazione bidirezionale tra AutoCAD Electrical e Rockwell Automation, nonché l'Unità di Schneider Electric.

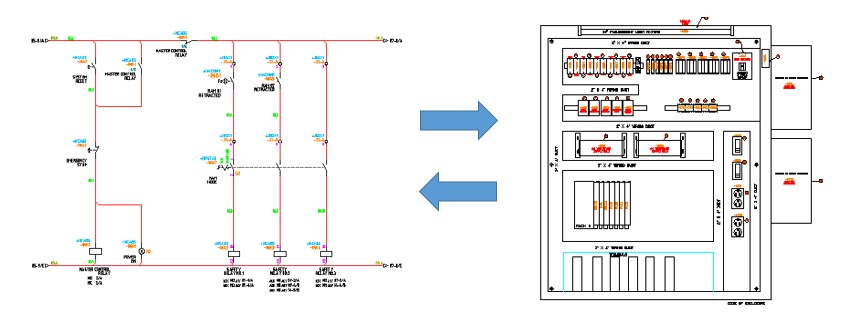

Le seguenti funzionalità di AutoCAD Electrical consentono di creare disegni di layout intelligenti:

• Comunicazione e controllo della visualizzazione dei componenti sul diagramma, disegno del layout e nei report

• Creazione interattiva di disegni di layout secondo gli schemi di progetto

• Aggiunta di elementi strutturali, condotti e guide di montaggio al progetto

• Aggiunta e controllo dei numeri di articolo per i componenti

• Verifica dell'integrità del progetto

• Navigazione con riferimenti incrociati tra le parti di visualizzazione dei componenti

• Possibilità di applicare i dati di assemblaggio al disegno.

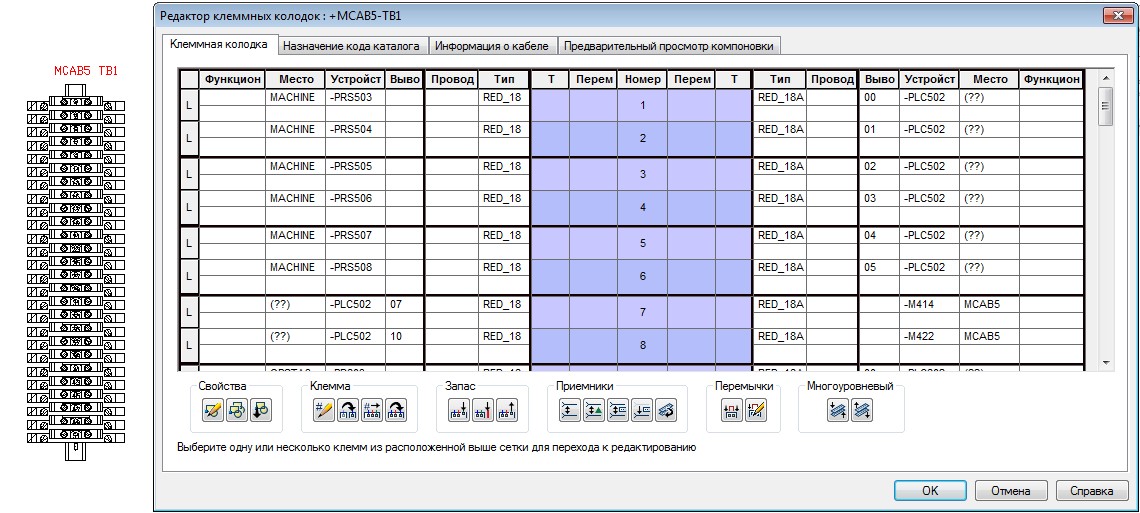

Tutte le informazioni sui terminali del progetto vengono trasferite al "Terminal Block Editor", che fornisce le seguenti funzionalità:

• Aggiunta di terminali ridondanti, ponticelli interni ed esterni, accessori

• Generazione di visualizzazione di morsettiere in forma grafica o tabellare

• Crea terminali multilivello

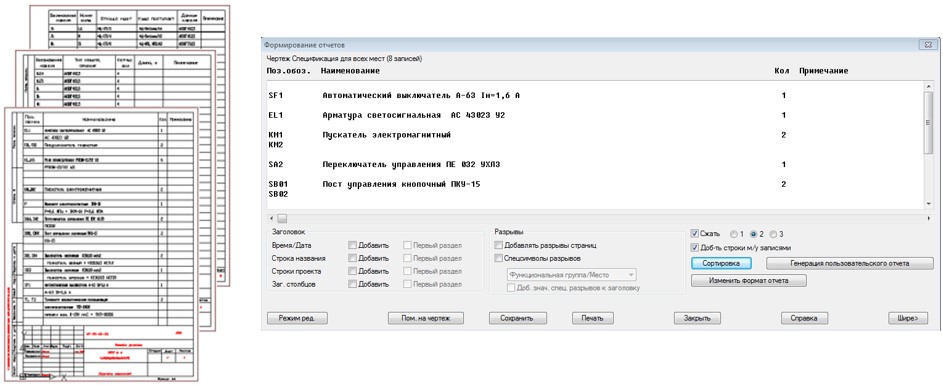

In base al progetto o ai singoli disegni, vengono generati automaticamente vari report, come un elenco di elementi, tabelle di connessione, cablaggi esterni, segnali PLC e altri documenti. Per ottenere i formati di report richiesti, ci sono:

• Possibilità di personalizzare i rapporti degli utenti, generazione dei rapporti secondo GOST

• Ordina e filtra i campi

• Configurazione della visualizzazione di un report su un foglio di un disegno schematico o di layout

• È supportata la transizione bidirezionale dalla visualizzazione foglio a report.

• ASCII, Microsoft Excel, Microsoft Access, CSV e XML sono supportati per il salvataggio di report in file esterni.

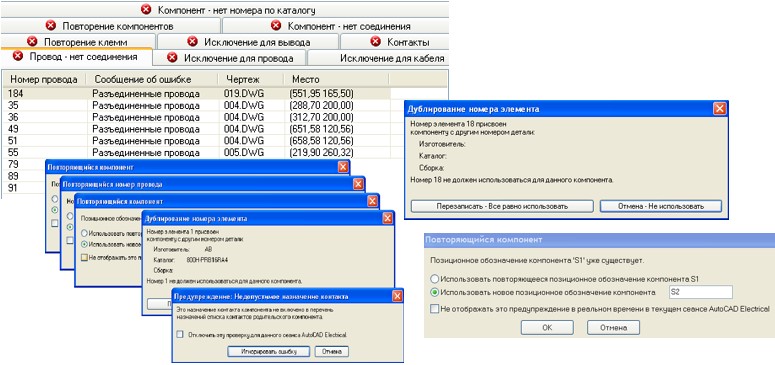

Nel processo di progettazione, viene eseguito il monitoraggio in tempo reale e vengono visualizzati messaggi di errore. Oggetti e strumenti di controllo:

• UGO per componenti

• Duplicazione di designazione di componenti, terminali, cavi o numeri di core

• Numero del filo mancante o ricomposto

• Fili sospesi

• Numeri di parte non assegnati

• Componenti "secondari" per i quali non è assegnato un componente "genitore"

• Contatti non validi

• Assegnazione del numero di posizione del componente nell'armadio, ecc.

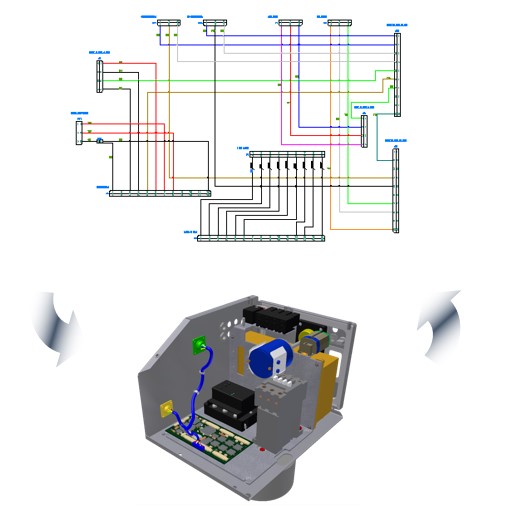

Per ottenere un modello tridimensionale del prodotto, esiste una connessione con Autodesk Inventor Professional. Si consiglia la seguente procedura per la condivisione di AutoCAD Electrical e Autodesk Inventor Professional:

• Crea circuiti in AutoCAD Electrical e salva i dati di progetto in formato XML

• Leggi schemi elettrici e instradamento automatico dei fili in Autodesk Inventor Professional per ottenere lunghezze e diametri dei cavi

• Harness Drawing Generation

• Correzione di schemi in base ai dati di un modello 3D
